Penulis Topik: 150 Watts BLF177  (Dibaca 13520 kali)

0 Anggota dan 4 Pengunjung sedang melihat topik ini.

Offline andygaz21

  • Hero Member
  • ********
  • Tulisan: 518
  • Adventure is a good teacher
    • trutorial elektro

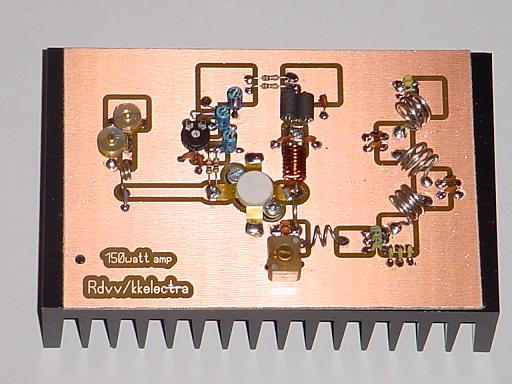

150 Watts BLF177
« pada: Juni 19, 2010, 01:41:00 PM »






penguat ini memerlukan max. 8 Watts rf-drive untuk memberikan daya output 150 Watts.
tegangan Supply: 50 Volt, menyesuaikan bias ke approx. 1,8 Volts.


CuAg = perak berlapis kawat tembaga
CUL = magnetwire, kawat tembaga berenamel
(Catatan: 1 mm CUL sama dengan kira-kira. Untuk AWG18
Kira-kira sama dengan 0,3 mm. untuk AWG28)

(I) semua diameter diukur dari bagian dalam kumparan
(II) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
heatsink senyawa antara stud-rf transistor dan heatsink!
(Heatsink Termal resistensi setidaknya 6
Tercatat

Offline Machmud

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 1254
Re:150 Watts BLF177
« Jawab #1 pada: Juni 20, 2010, 12:32:13 PM »
Bagus...
Sudah saya coba rangkaian ini dan berhasil
BLF177 sy beli dari broadcastconcepts, tegangan 45V (adjust 48V) 4 amp
Output 150watt. Input  2-3 watt
Tercatat

Offline new_bie

  • Jr. Member
  • **
  • Tulisan: 96
Re:150 Watts BLF177
« Jawab #2 pada: Juni 29, 2010, 11:14:55 PM »
BLF177 harga mpe berapa yaa ?


CuAg ? bisa di ganti pake tembaga biasa gak? ngaruh di output gak?
Tercatat

Offline andygaz21

  • Hero Member
  • ********
  • Tulisan: 518
  • Adventure is a good teacher
    • trutorial elektro
Re:150 Watts BLF177
« Jawab #3 pada: Juli 06, 2010, 04:00:17 PM »
785rb
bisa
Tercatat

rahady

  • Pengunjung
Re:150 Watts BLF177
« Jawab #4 pada: September 03, 2010, 11:55:13 PM »
Kutip dari: andygaz21 pada Juni 19, 2010, 01:41:00 PM






penguat ini memerlukan max. 8 Watts rf-drive untuk memberikan daya output 150 Watts.
tegangan Supply: 50 Volt, menyesuaikan bias ke approx. 1,8 Volts.


CuAg = perak berlapis kawat tembaga
CUL = magnetwire, kawat tembaga berenamel
(Catatan: 1 mm CUL sama dengan kira-kira. Untuk AWG18
Kira-kira sama dengan 0,3 mm. untuk AWG28)

(I) semua diameter diukur dari bagian dalam kumparan
(II) pastikan untuk me-mount rf-transistor pada heatsink yang sesuai dan menggunakan beberapa termal
heatsink senyawa antara stud-rf transistor dan heatsink!
(Heatsink Termal resistensi setidaknya 6
Tercatat

Offline Sinur

  • Hero Member
  • ********
  • Tulisan: 582
  • Elektronik , untuk kehidupan yg lebih baik.
    • Dokumentasi eksperiment
Re:150 Watts BLF177
« Jawab #5 pada: September 04, 2010, 12:01:05 AM »
Kutip dari: rahady pada September 03, 2010, 11:55:13 PM
ini buat radio komunitas kan om frequensinya 88-108 kan????

Bisa banget wong broadband , komunitas biasanya di freks. 107.6 sd 107.9 mhz,
tapi kegedean power nya tuch , kecuali di daerah mungkin aman.
Salam kenal
Tercatat
Kutip
                                                " Practise Makes Perfect "

Offline andygaz21

  • Hero Member
  • ********
  • Tulisan: 518
  • Adventure is a good teacher
    • trutorial elektro
Re:150 Watts BLF177
« Jawab #6 pada: September 13, 2010, 09:48:17 AM »
gak pa pa banget 150W buat komonitas malahan masih kurang. trus kenapa harus 107,7mhz lawong yang laennya kan nganggur. tapi kalau cara itu ma harus di terapkan di kota
kecil. maklum kota kecil gak da kantor kpi jadi trantip kpi juga otomatis gak ada.D:
Tercatat

Offline arif

  • Sr. Member
  • ******
  • Tulisan: 258
Re:150 Watts BLF177
« Jawab #7 pada: September 14, 2010, 06:33:44 AM »
jadi harus ada KPI masuk desa nih he..he.. :)
Tercatat

Offline andygaz21

  • Hero Member
  • ********
  • Tulisan: 518
  • Adventure is a good teacher
    • trutorial elektro
Re:150 Watts BLF177
« Jawab #8 pada: September 14, 2010, 11:12:23 AM »
KALAU BISA JANGAN JANGAN TAR DI DESA MENJADI SEPI DONG RADIONYA
Tercatat

Offline achsan

  • Hero Member
  • ********
  • Tulisan: 1080
Re:150 Watts BLF177
« Jawab #9 pada: Oktober 01, 2010, 09:07:15 PM »
Kutip dari: andygaz21 pada September 14, 2010, 11:12:23 AM
KALAU BISA JANGAN JANGAN TAR DI DESA MENJADI SEPI DONG RADIONYA

sangat setujuuuuuu........ sepi noh desa entar kaya hutan.....
Tercatat

Offline dodo mahayasa

  • Full Member
  • ****
  • Tulisan: 107
Re:150 Watts BLF177
« Jawab #10 pada: Oktober 02, 2010, 07:43:06 AM »
Kalo beli jadi nya ajah rangkaian ini ada tidak....
Tercatat

Offline andygaz21

  • Hero Member
  • ********
  • Tulisan: 518
  • Adventure is a good teacher
    • trutorial elektro
Re:150 Watts BLF177
« Jawab #11 pada: Oktober 02, 2010, 08:18:59 AM »
gak pernah beli yang seprti ni saya. tapi kalau pun beda pada dasarnya prinsipnya sama.
Tercatat

Offline achsan

  • Hero Member
  • ********
  • Tulisan: 1080
Re:150 Watts BLF177
« Jawab #12 pada: Oktober 02, 2010, 01:22:38 PM »
Kutip dari: andygaz21 pada Oktober 02, 2010, 08:18:59 AM
gak pernah beli yang seprti ni saya. tapi kalau pun beda pada dasarnya prinsipnya sama.

sy sih enaknya ngerakit sendiri........ lebih ada kepuasan batin..... karya sendiri dan nambah ilmu nyolder...hehehhehe.....
Tercatat

Offline TM

  • Newbie
  • *
  • Tulisan: 3
Re:150 Watts BLF177
« Jawab #13 pada: Oktober 04, 2010, 10:22:20 AM »
150 watt chuy....
Tercatat

Offline achsan

  • Hero Member
  • ********
  • Tulisan: 1080
Re:150 Watts BLF177
« Jawab #14 pada: Oktober 05, 2010, 09:03:09 PM »
seperti di awal sih gitu......
Tercatat
