Stereo Encoder 16x

[abdulgani]

pilot tone 19Kc inphase tanpa adjusting

[purwanto-amm]

etamah alus simulasina ... ? ?  cari1 cari1

[abdulgani]

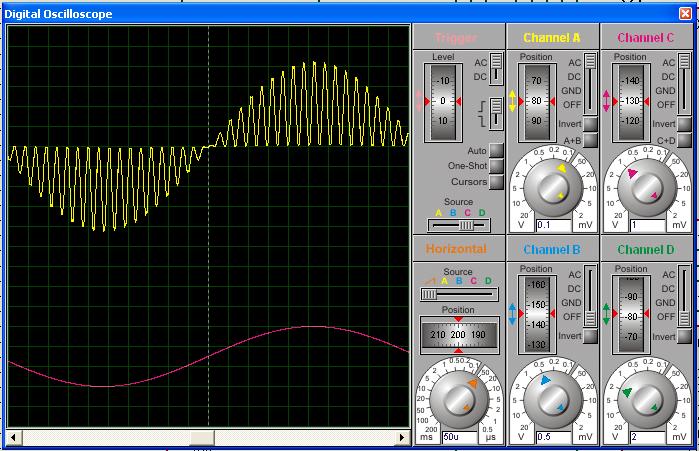

input 1 chanal


input 1 chanal + 19Kc

[abdulgani]

saya ge heran ko beda ya

 top1 top1 top1 top1

[purwanto-amm]

ningali rangkaian na .. nu dina proteus na ... ?

[bondanpepi]

wah uda disimulasi ya pak,....wih mantab,.....pin 3=38 apa jadi19 ya,....?he,...he ide1


tinggal dikasi opamp jadi,......

[abdulgani]

salut untuk bangsa rusia, tertnyata mereka lebih pandai dari bangsa amerika

[abdulgani]

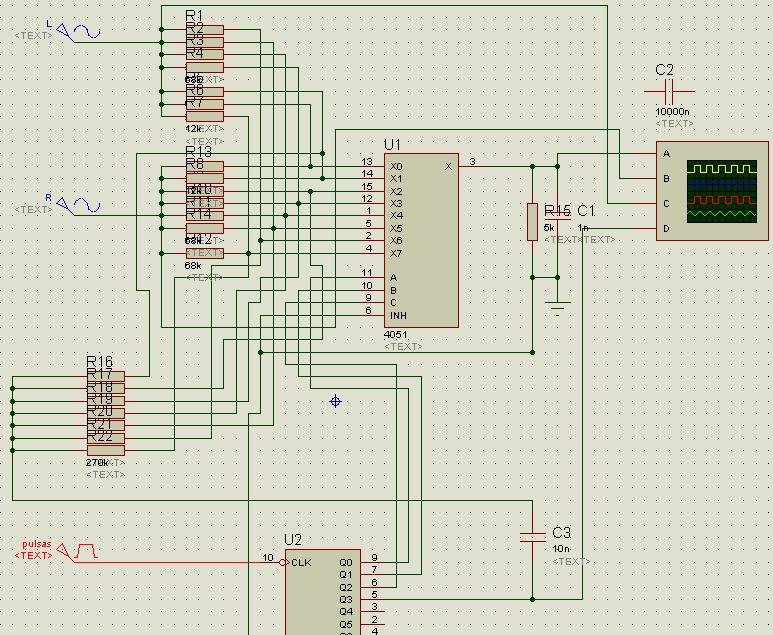

pin 3 jadi mpx lah, terdiri dari komponen:

L+R
L-R DSBSC
19Kc

dengan metoda resistor matrik pilot tone inphase (sephasa) tanpa adjusting, mantaaaaaaaaaaaaaaaaaaaaaaaabbbsss

 top1 top1 top1 top1 top1 top1

[purwanto-amm]

tuhkan beda anu dina gambar warna biru jeng nu dina proteus

[bondanpepi]

pin 3 jadi mpx lah, terdiri dari komponen:

L+R
L-R DSBSC
19Kc

dengan metoda resistor matrik pilot tone inphase (sephasa) tanpa adjusting, mantaaaaaaaaaaaaaaaaaaaaaaaabbbsss

berarti lebih ringkas pak gani ya,....ga perlu nyuntik 19kc lagi ya,......?

[abdulgani]

ini stereo coder hebat dari rusia, phasa pilot tone adalah masalah terbesar dari stereo coder, bila teratasi maka pemisahan kanal L dan R akan optimal

 top1 top1 top1 top1 top1

[ario]

ini stereo coder hebat dari rusia, phasa pilot tone adalah masalah terbesar dari stereo coder, bila teratasi maka pemisahan kanal L dan R akan optimal

 top1 top1 top1 top1 top1

Jadi pusing ini bnyak kali streo coder pak gani...  semua hebat, sekarang balik lagi ke 16x..  bete1

[abdulgani]

ini skema asli blom modif



hasil pengukuran sama halusnya

[abdulgani]

ini hebatnya tanpa pengaturan phasa 19kc, pilot tone dah sephasa jadi pemisahan L dan R nya optimal tanpa kita utak atik langsung jreng

[purwanto-amm]

bakal rame yeh  ide1 ide1


kang salah na dimana mun  cari1 cari1



phasa jauh pisan bete1 bete1
