Stereo encoder digital

[abdulgani]

Setelah sekian lama akhirnya Stereo digital ketemu juga,
praktis tanpa switch electronic seperti 4066,4051,4052,4053,4067,4097,
tetapi menggunakan DAC yaitu digital analog conventer,
dengan controler ATTINY2313,
mengapa menggunakan DAC,
karena setelah proses digital/DSP, signal perlu di analogkan kembali,
karena pemancar FM, hanya menerima signal ANALOG.

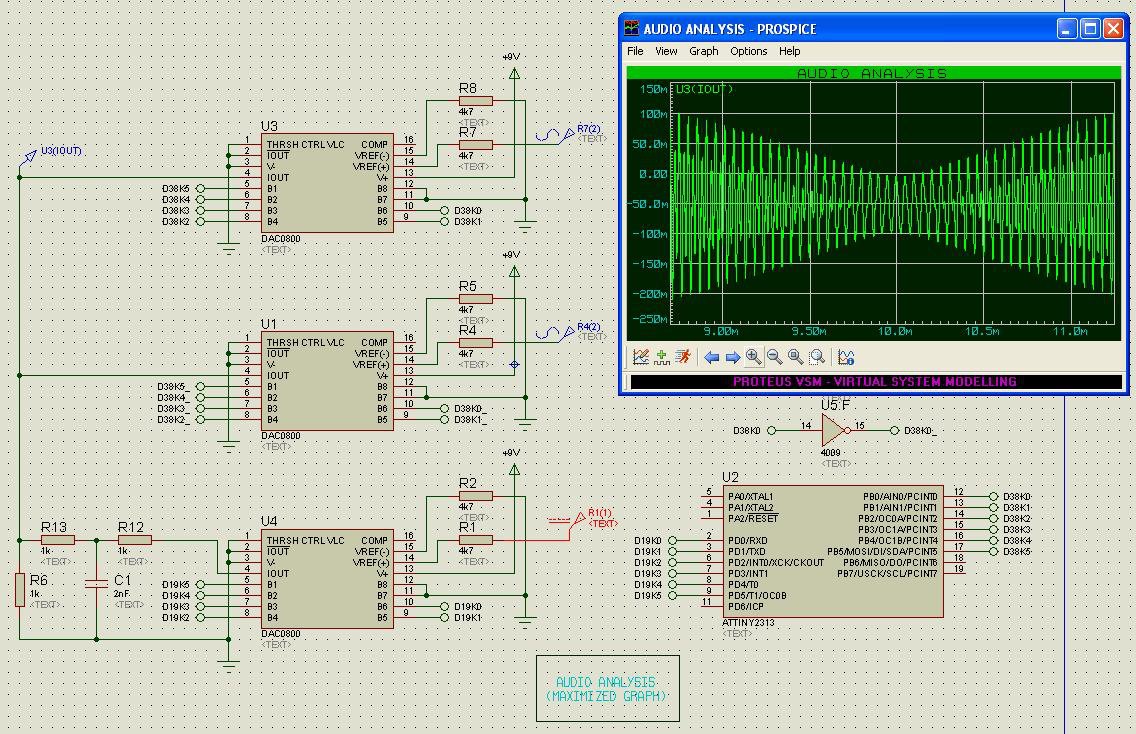

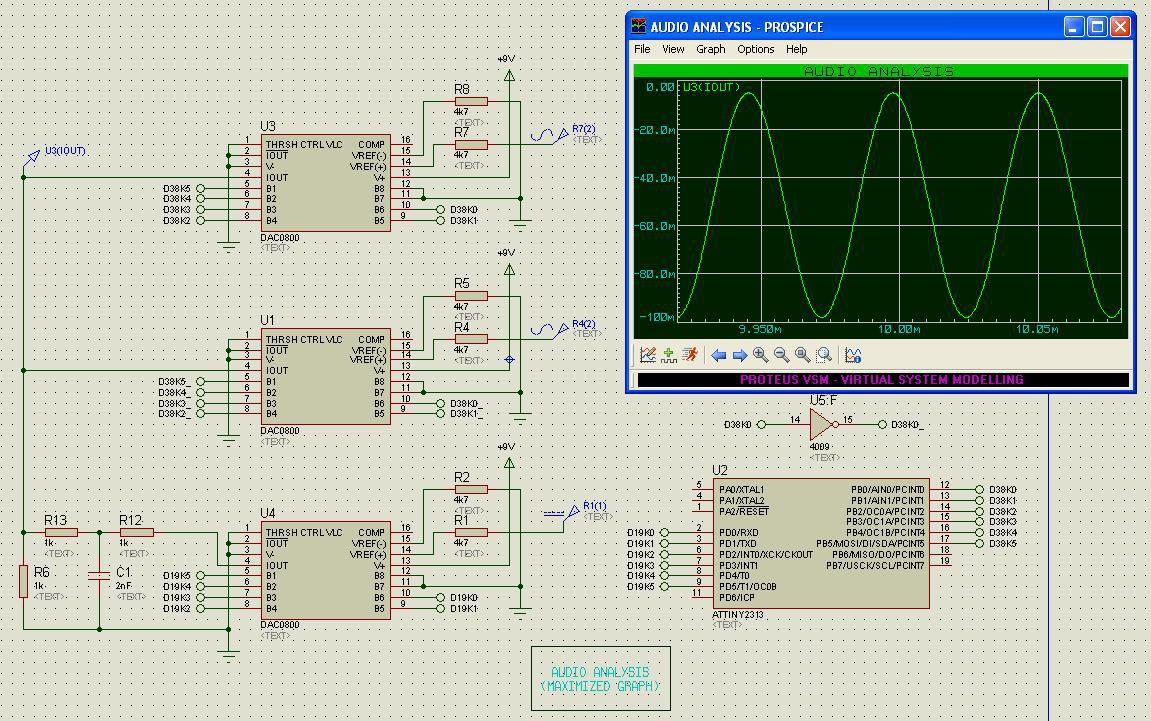

berikut gambar hasil simulasi

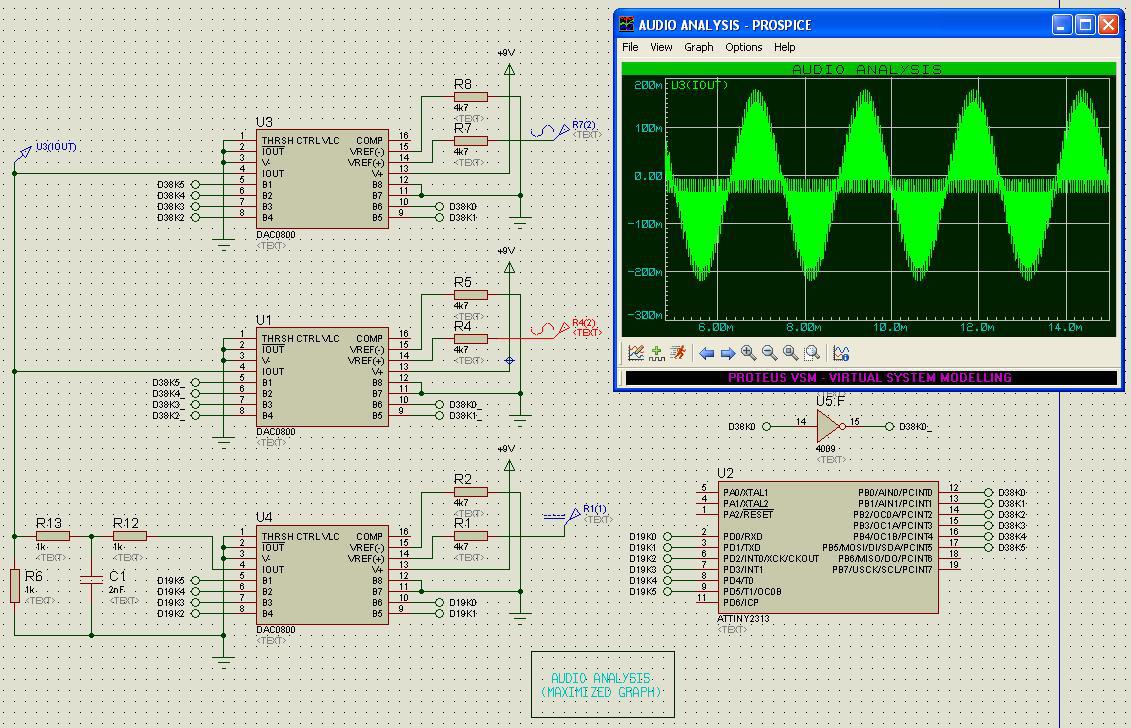

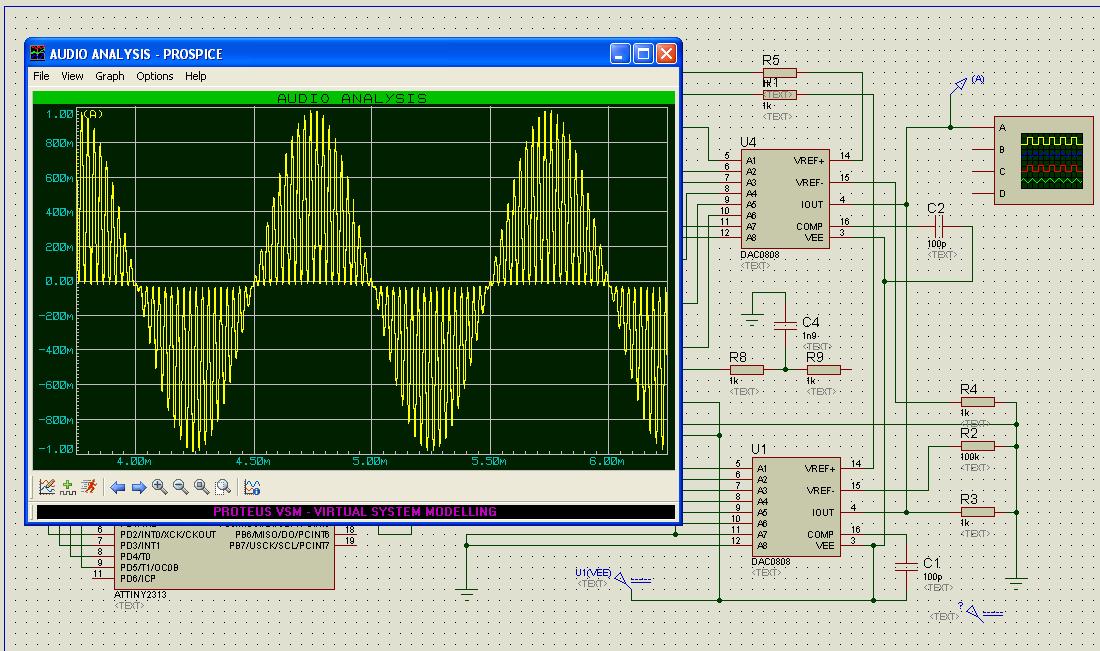

input 1 canal plus pilot

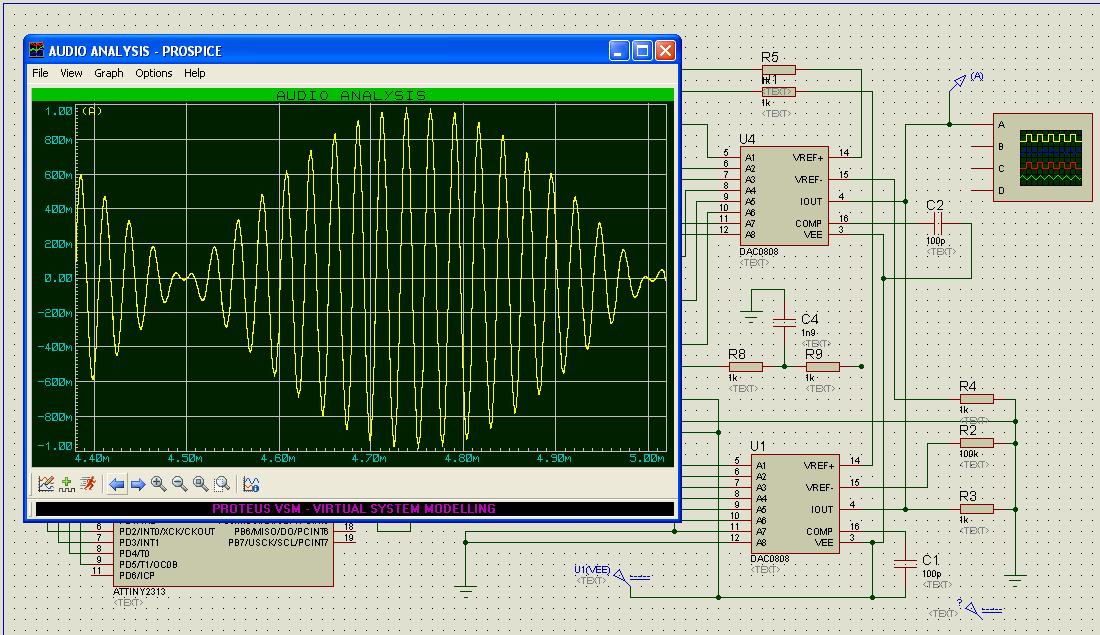

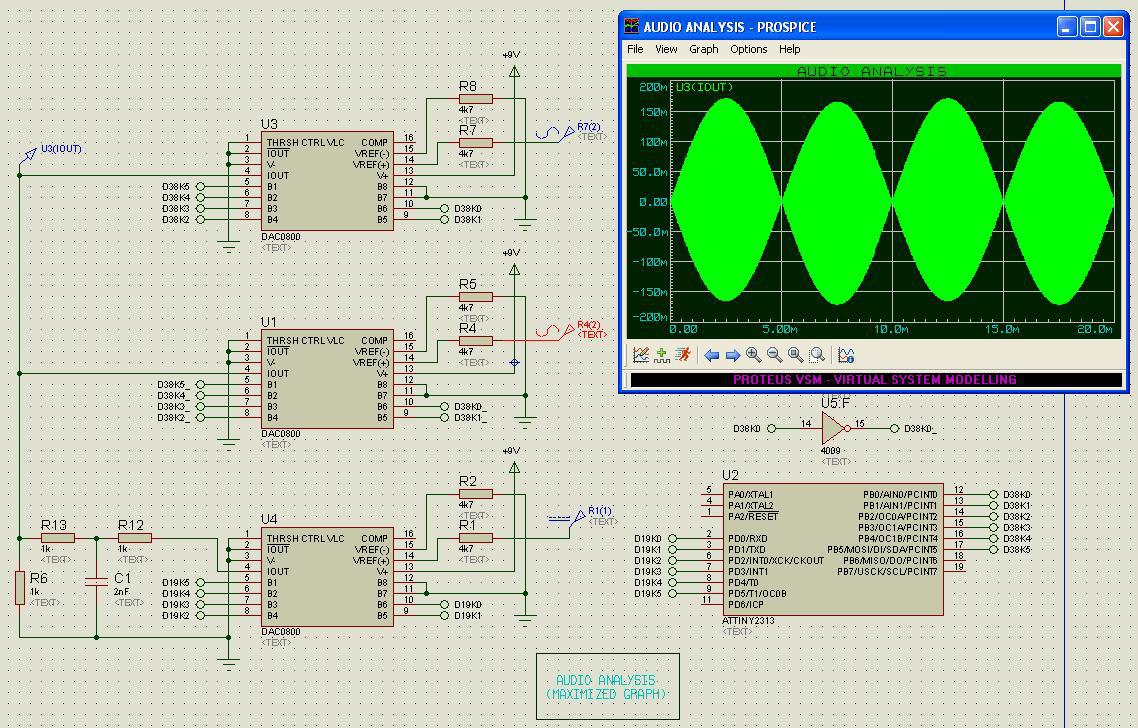

DSBSC L-R

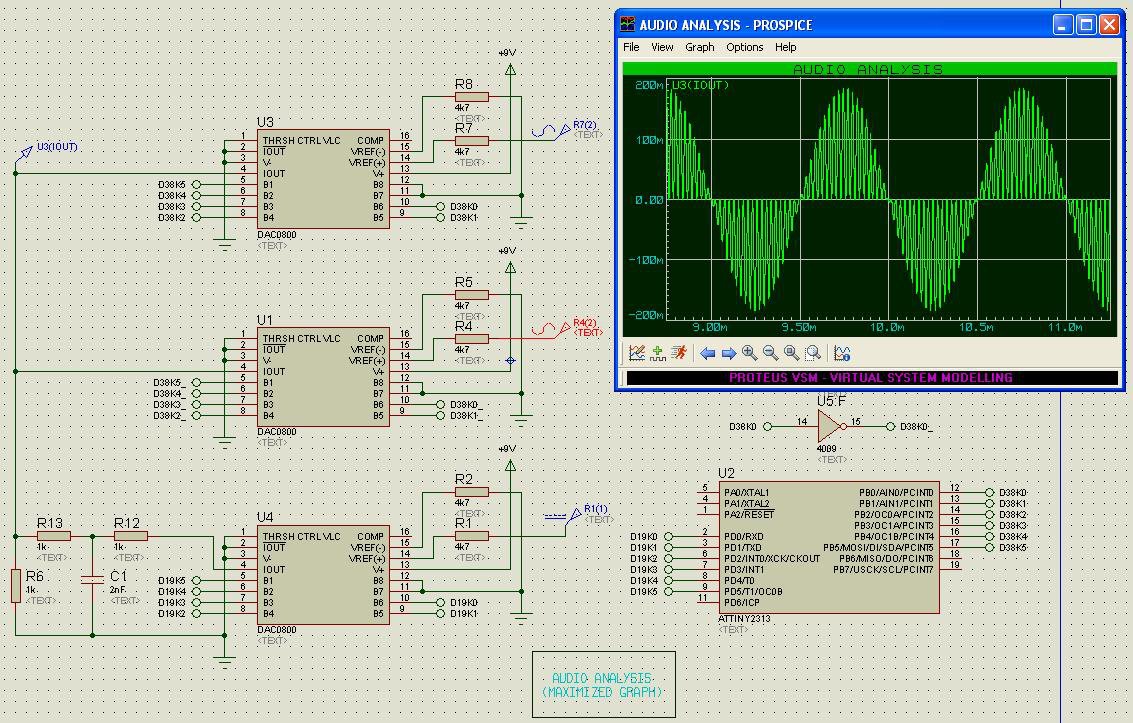

input 1 canal tanpa pilot

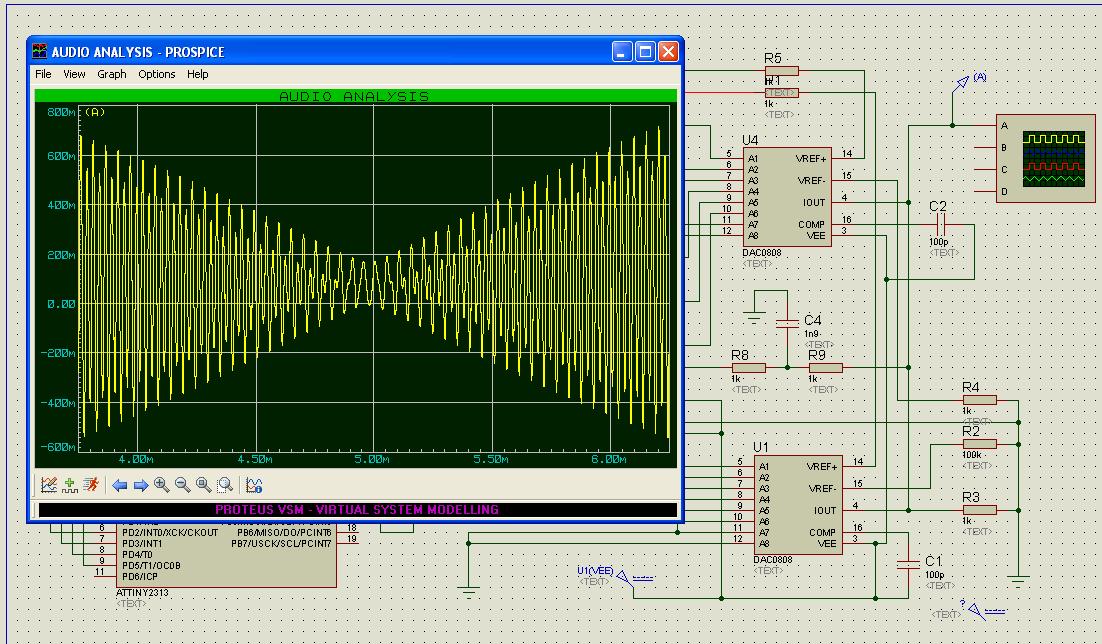

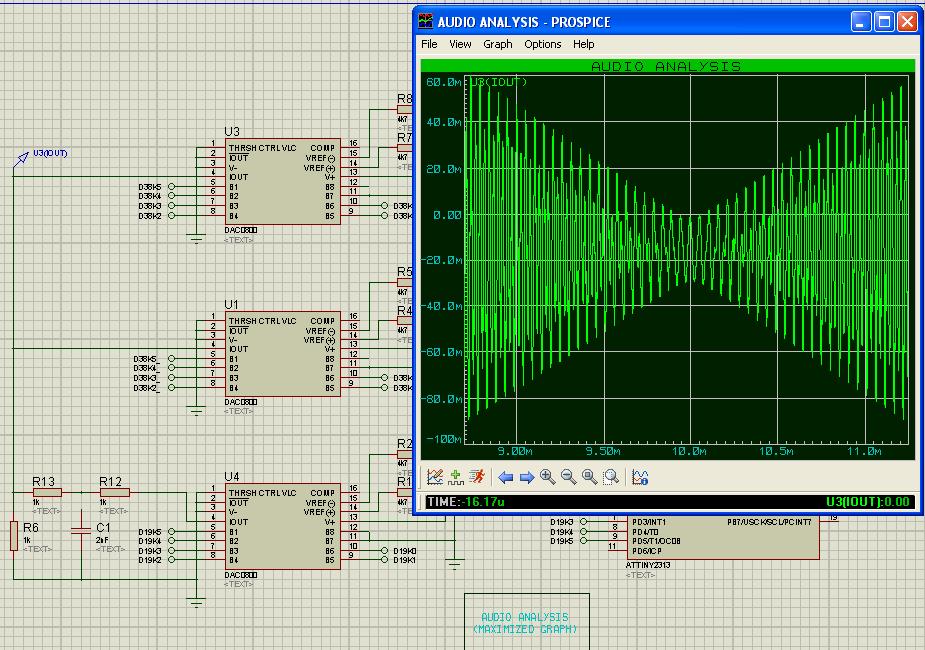

pilot tone inphase syarat mutlak pemisahan canal yang optimal


pilot tone yang bersih menghasilkan MPX yang jernih

[abdulgani]

simulasi rangkaian kang pur

 top1 top1 top1

[abdulgani]





 top1 top1

[Am@R]

kl yg digital begini ada sampling2 nya tidak Pak ??
  maklum ndeso ...

[dee's]

Beuh mo nyoba pake dsp nih ceritanya, keren juga, ngomong2 pake sampling adc berapa bit/khz nih, setau saya soundcard yg paling top baru di 192Khz/24bit, itupun cuman bisa menghasilkan 2x sampling (192KHz/38KHz = 5x sampling untuk mono, untuk stereo ya kurang lebih 2x sampling), sorry klo salah hitung ya...
malu1

[ken]

 top1 top1

Wahhhh.... makin nancap aja nieh akang.... top1
Kapan diaplikasi ke QUAM nieh hehehe....

[purwanto-amm]

kl yg digital begini ada sampling2 nya tidak Pak ??
  maklum ndeso ...

ada sampling nya 64X

Beuh mo nyoba pake dsp nih ceritanya, keren juga, ngomong2 pake sampling adc berapa bit/khz nih, setau saya soundcard yg paling top baru di 192Khz/24bit, itupun cuman bisa menghasilkan 2x sampling (192KHz/38KHz = 5x sampling untuk mono, untuk stereo ya kurang lebih 2x sampling), sorry klo salah hitung ya...
malu1

 hallo1 mas dee's, kebanyakan ngitung nya .... kabar yg 48x giman ... ?? nambahin sedikit nih he he he

[abdulgani]

klo blom faham cara kerja stereo coder memang bingung apalagi mo full digital ga pake swit lagi beu tambah kesasar entah ke mana



[abdulgani]

dengan sering berdiskusi, kefahaman pun semakin mendalam, dan hasilnya bisa meng aplikasikan stereo coder dalam mode digital, mantaaabbss, terus maju kang PUR

 top1 top1 top1

[dee's]

Beuh mo nyoba pake dsp nih ceritanya, keren juga, ngomong2 pake sampling adc berapa bit/khz nih, setau saya soundcard yg paling top baru di 192Khz/24bit, itupun cuman bisa menghasilkan 2x sampling (192KHz/38KHz = 5x sampling untuk mono, untuk stereo ya kurang lebih 2x sampling), sorry klo salah hitung ya...
malu1

 hallo1 mas dee's, kebanyakan ngitung nya .... kabar yg 48x giman ... ?? nambahin sedikit nih he he he


[/quote]

Lah klo ga diitung trus gimana keluar angka samplingnya dong, klo pake logika, full digital atau digital signal processing itu kan nyampling sinyal analog, adc buat audio yg paling update sekarang kan 192Khz/24 bit, dengan sampling segitu juga microcontroller ga akan bisa ngejar untuk manipulasi datanya, butuh FPGA yg kerjanya  parallel baru bisa kekejar tuh untuk manipulasi data, walaupun sederhana, stereo coder juga butuh manipulasi data, yg kebayang sama saya sih sinyal analog kanan dan kiri disampling dan dirubah dalam bentuk data digital, kemudian dikeluarkan melalui dac, ga tau ya klo punya konsep lain, mungkin mas pur jauh lebih pintar daripada saya yg masih amatiran he he
tapi coba aja dulu bikin hardware nya, siapa tau memang bisa ngeredam noise dac, filter nya sudah bagus kan ?

[dee's]

klo blom faham cara kerja stereo coder memang bingung apalagi mo full digital ga pake swit lagi beu tambah kesasar entah ke mana



Iya nih pak, saya juga termasuk yg masih sedikit banget ilmunya, mikirin biar satu fasa antara pilot tone dg sinyal audio biar ga pake penggeser fasa aja butuh 3 hari baru ketemu formulanya, data sinus juga saya harus bikin rumus sendiri biar sesuai dengan yang diharapkan, ujicoba mpx + gonta ganti pcb aja udah habis sejuta lebih buat eksperimen aja, ya maklum lah pak saya cuma lulusan sma, ilmunya masih cetek he he...

malu2

[purwanto-amm]

Lah klo ga diitung trus gimana keluar angka samplingnya dong, klo pake logika, full digital atau digital signal processing itu kan nyampling sinyal analog, adc buat audio yg paling update sekarang kan 192Khz/24 bit, dengan sampling segitu juga microcontroller ga akan bisa ngejar untuk manipulasi datanya, butuh FPGA yg kerjanya  parallel baru bisa kekejar tuh untuk manipulasi data, walaupun sederhana, stereo coder juga butuh manipulasi data, yg kebayang sama saya sih sinyal analog kanan dan kiri disampling dan dirubah dalam bentuk data digital, kemudian dikeluarkan melalui dac, ga tau ya klo punya konsep lain, mungkin mas pur jauh lebih pintar daripada saya yg masih amatiran he he
tapi coba aja dulu bikin hardware nya, siapa tau memang bisa ngeredam noise dac, filter nya sudah bagus kan ?

yg sy maksud ngitung nya terlalu jauh .. dan tidak perlu jauh2 memikirkan pemrosesan manipulasi data sinyal L dan R karena pemrosesan nya jauh lebih sederhana .. dan simpel ..

Iya nih pak, saya juga termasuk yg masih sedikit banget ilmunya, mikirin biar satu fasa antara pilot tone dg sinyal audio biar ga pake penggeser fasa aja butuh 3 hari baru ketemu formulanya, data sinus juga saya harus bikin rumus sendiri biar sesuai dengan yang diharapkan, ujicoba mpx + gonta ganti pcb aja udah habis sejuta lebih buat eksperimen aja, ya maklum lah pak saya cuma lulusan sma, ilmunya masih cetek he he...

waduh lebih dari 1 juta .. berat di PCB keliatannnya yah mas dee's  kalkulasi1 kalkulasi1

[dee's]

yg sy maksud ngitung nya terlalu jauh .. dan tidak perlu jauh2 memikirkan pemrosesan manipulasi data sinyal L dan R karena pemrosesan nya jauh lebih sederhana .. dan simpel ..

Ho ho saya ngerti sekarang konsep yg mas pur pake.....
cukup briliant, tapi judulnya bukan pure digital dong mas he he....
siap2 beli dac nya yg rada lumayan harganya he he...
jadi dac dipake buat nge switch ya..., lumayan kreatif tuh mas....
selamat mencoba deh...

[purwanto-amm]

Ho ho saya ngerti sekarang konsep yg mas pur pake.....
cukup briliant, tapi judulnya bukan pure digital dong mas he he....
siap2 beli dac nya yg rada lumayan harganya he he...
jadi dac dipake buat nge switch ya..., lumayan kreatif tuh mas....
selamat mencoba deh...

 ide1

full digital, kan 38 sm 19  dihasilkan dari proses digital yg sering disebut DDS ... sedangkan isarat L dan R hanya sebagai referens ...
DAC nya gak perlu yg mahal-mahal yg pararel simpel dan sederhana juga bisa he he he

[abdulgani]

klo bukan pure DIGITAL, tidak akan ada DAC, justru karena pure DIGITAL kita memerlukan DAC karena akan diumpan ke pemancar, kita semua maklum pemancar memerlukan input ANALOG bukan DIGITAL, maka disini DAC berperanan mengubah bit2 digital jadi level tegangan analog yang bisa kita nikmati, seperti nya salah ya.........wakakakakak
