Penulis Topik: Stereo PLL TSA5511 With VCO MC1648 by Chuvlink_46sbg (Dibaca 18827 kali)

chuvlink_46sbg · « **pada:** Januari 14, 2011, 09:31:11 PM »

http://1.bp.blogspot.com/_Zv5C6-XA3zQ/TTBd9r3A8TI/AAAAAAAAAGA/TPMpewKSHXg/s1600/Copy%2Bof%2Bmc2.GIF
http://3.bp.blogspot.com/_Zv5C6-XA3zQ/TTBgArZuPwI/AAAAAAAAAGQ/vmOjVY8gVf4/s1600/ar-rfmpllbycvk_46sbg.jpg

http://1.bp.blogspot.com/_Zv5C6-XA3zQ/TTBa06iPwrI/AAAAAAAAAFw/G1oBAylR9N0/s1600/finish.jpg

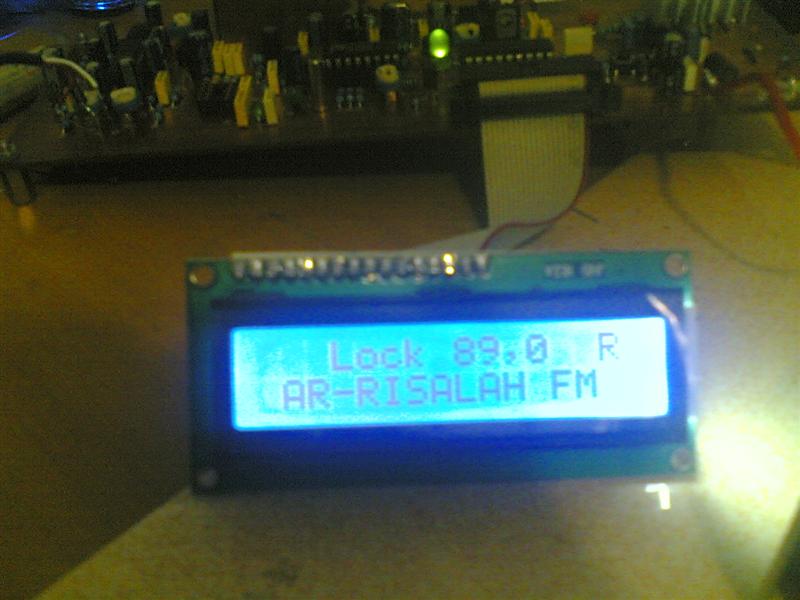

http://1.bp.blogspot.com/_Zv5C6-XA3zQ/TTBgAtygwhI/AAAAAAAAAGI/sZkBQmYsawY/s1600/display-ar-rfm.jpg

gambarnya ga tampil?

?

Fredi · « **Jawab #1 pada:** Januari 14, 2011, 10:26:52 PM »

mas Chuvlink, bolehkah ngintip skemanya ? cari1 penasaran nih sama MC1648 soalnya pernah nyoba tapi ngatur modulasinya susah banget, sepertinya terlalu peka jadi suaranya pecah.

cungkrinx · « **Jawab #2 pada:** Januari 14, 2011, 10:57:43 PM »

cari1 iya neh ga ada skemanya...

lutfi · « **Jawab #3 pada:** Januari 14, 2011, 11:39:24 PM »

saya bantu tampilkan gambar

isurG_ · « **Jawab #4 pada:** Januari 15, 2011, 12:02:39 AM »

yah mungkin ntu kelemahannya .. karena mc ntu broadband untuk osc .... ato mungkin varactornya ngga cocok maka suara jadi ngawurr. ..

chuvlink_46sbg · « **Jawab #5 pada:** Januari 15, 2011, 12:40:11 AM »

Kutip dari: Fredi pada Januari 14, 2011, 10:26:52 PM

mas Chuvlink, bolehkah ngintip skemanya ? cari1 penasaran nih sama MC1648 soalnya pernah nyoba tapi ngatur modulasinya susah banget, sepertinya terlalu peka jadi suaranya pecah.

waduh skemanya belum dibuat mas,yg pasti rangkaian vconya punya pak machmud,untuk pllnya punya rdvv,stereo ba1404 punya saltnlight.Untuk audio sy tdk mengalami ksulitan,justru hasilnya malah mantaf empuk suaranya,oya bagian audio sy pake dioda varactor mv209,untuk bagian pll'nya dapet dari tuner tv jadul,nah varactor ini sangat berpengaruh,soalnya sy coba pake mv2209,mv2105,ndak mau lock..Oya satu lg hati2 mc1648nya palsu,kalau yg asli kakinya mengkilat kaya tsa5511....Yg bkin sedih file asli lay outnya hilang euy,di simpen di flashdisk,malah flashdisknya ma eot,dah di format malah unable wae...Haduh...Data2 fm ku....

lutfi · « **Jawab #6 pada:** Januari 15, 2011, 01:00:25 AM »

nah kan mulai....... MC1648P juga ikut - ikutan di palsu drop1

Fredi · « **Jawab #7 pada:** Januari 15, 2011, 07:27:24 PM »

Kutip dari: chuvlink_46sbg pada Januari 15, 2011, 12:40:11 AM

Kutip dari: Fredi pada Januari 14, 2011, 10:26:52 PM
mas Chuvlink, bolehkah ngintip skemanya ? cari1 penasaran nih sama MC1648 soalnya pernah nyoba tapi ngatur modulasinya susah banget, sepertinya terlalu peka jadi suaranya pecah.
waduh skemanya belum dibuat mas,yg pasti rangkaian vconya punya pak machmud,untuk pllnya punya rdvv,stereo ba1404 punya saltnlight.Untuk audio sy tdk mengalami ksulitan,justru hasilnya malah mantaf empuk suaranya,oya bagian audio sy pake dioda varactor mv209,untuk bagian pll'nya dapet dari tuner tv jadul,nah varactor ini sangat berpengaruh,soalnya sy coba pake mv2209,mv2105,ndak mau lock..Oya satu lg hati2 mc1648nya palsu,kalau yg asli kakinya mengkilat kaya tsa5511....Yg bkin sedih file asli lay outnya hilang euy,di simpen di flashdisk,malah flashdisknya ma eot,dah di format malah unable wae...Haduh...Data2 fm ku....

waduh pupus deh harapan.... drop1

chuvlink_46sbg · « **Jawab #8 pada:** Januari 18, 2011, 11:19:18 AM »

tenang mas nanti sya upload layout dan skematiknya tp harap bersabar soalnya saya harus buat lagi dari awal....ini link untuk vco mc1648nya http://membuatradiofm.blogspot.com/2009/05/pemancar-fm-part-2-vco-voltage.html

purwanto-amm · « **Jawab #9 pada:** Januari 18, 2011, 11:26:38 AM »

MC1648 dipasaran bayak yg jual gak yah.... cari1 cari1 ............

chuvlink_46sbg · « **Jawab #10 pada:** Januari 18, 2011, 11:35:26 AM »

Kutip dari: purwanto-amm pada Januari 18, 2011, 11:26:38 AM

MC1648 dipasaran bayak yg jual gak yah.... cari1 cari1 ............

ada om di bandung.dicikapundung ada yg nawarin 100rb keatas,di plasa ada yg dibawah 50rb tp kualitas jelek ah....kalo yg diatas 50rb lumayang bagus....... cari1

purwanto-amm · « **Jawab #11 pada:** Januari 18, 2011, 11:41:00 AM »

gila mahal amir kalkulasi1 kalkulasi1 100rb kira-kira bagusgak suaranya corong1,

nugu uang gaji dulu matadolar

chuvlink_46sbg · « **Jawab #12 pada:** Januari 18, 2011, 11:50:33 AM »

Kutip dari: purwanto-amm pada Januari 18, 2011, 11:41:00 AM

gila mahal amir kalkulasi1 kalkulasi1 100rb kira-kira bagusgak suaranya corong1,

nugu uang gaji dulu matadolar

ada yg dibawah 100 kualitas oke.....tanya ke iwant ide1

lutfi · « **Jawab #13 pada:** Januari 18, 2011, 12:21:57 PM »

menurut saya termasuk susah...krn di jakrta ppun hanya satu toko yg menjual IC tsb...harganya pun mahal 150rb

cungkrinx · « **Jawab #14 pada:** Januari 18, 2011, 12:36:01 PM »

mas lutfi.. kalo didaerah jakarta dimana mas..?? cari1
