Penulis Topik: Stereo Encoder 16x  (Dibaca 202991 kali)

0 Anggota dan 10 Pengunjung sedang melihat topik ini.

Offline fuad

  • Newbie
  • *
  • Tulisan: 37
Re:Stereo Encoder 16x
« Jawab #345 pada: April 11, 2011, 10:47:22 AM »
Kang Bntr lg selesai nich tapi sya masih rgu yng gmbr sya lingkari merah, harga komponenya brapa?
Tercatat

Offline fuad

  • Newbie
  • *
  • Tulisan: 37
Re:Stereo Encoder 16x
« Jawab #346 pada: April 11, 2011, 11:21:37 AM »


 dada2 dada2 dada2 maaf gambarnya g ke bawa, Salam buat Kang Ghani, nich kang gambar yg sya terima, bntr lg selesai tapi ada komponen yg blum yg ke[pasang yg saya tandai yg merah,



tunggu jwbanya kang spy cepat kelar and bisa sya coba untuk mendengarkan hasilnya, Trims kang Ghani........ cari1 cari1 cari1 cari1 cari1
Tercatat

Offline aan

  • Sr. Member
  • ******
  • Tulisan: 323
Re:Stereo Encoder 16x
« Jawab #347 pada: April 11, 2011, 09:10:11 PM »
di fersi loudnes r 10k
Tercatat

Offline fuad

  • Newbie
  • *
  • Tulisan: 37
Re:Stereo Encoder 16x
« Jawab #348 pada: April 15, 2011, 10:26:14 AM »
 ide1 ide1 ide1 oc kang aan nanti tak coba dulu smbil nunggu lbr kerja
Tercatat

Offline abdulgani

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 982
    • PLL FM STEREO
Re:Stereo Encoder 16x
« Jawab #349 pada: Mei 10, 2011, 02:03:09 PM »
Alhamdulillah telah di test dan berhasil bagian limiter bf245 dari mpx16x, input balance



 corong1 corong1 corong1 top1 top1 top1
Tercatat

Offline lutfi

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 665
Re:Stereo Encoder 16x
« Jawab #350 pada: Mei 10, 2011, 05:16:08 PM »
jadi pengin berguru sama pak abdulgani
Tercatat
Meonggg

Offline dodo mahayasa

  • Full Member
  • ****
  • Tulisan: 107
Re:Stereo Encoder 16x
« Jawab #351 pada: Mei 11, 2011, 07:26:30 AM »
Iya bener...saya juga,,,, dada2
Tercatat

Offline abdulgani

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 982
    • PLL FM STEREO
Re:Stereo Encoder 16x
« Jawab #352 pada: Mei 11, 2011, 08:23:28 AM »
sila2 sudah di buka ko penerimaan siswa baru th ajaran 2011-2012, wekwkwkwkwkwkwkw ;D ;D ;D
Tercatat

Offline abdulgani

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 982
    • PLL FM STEREO
Re:Stereo Encoder 16x
« Jawab #353 pada: Mei 11, 2011, 08:42:56 AM »

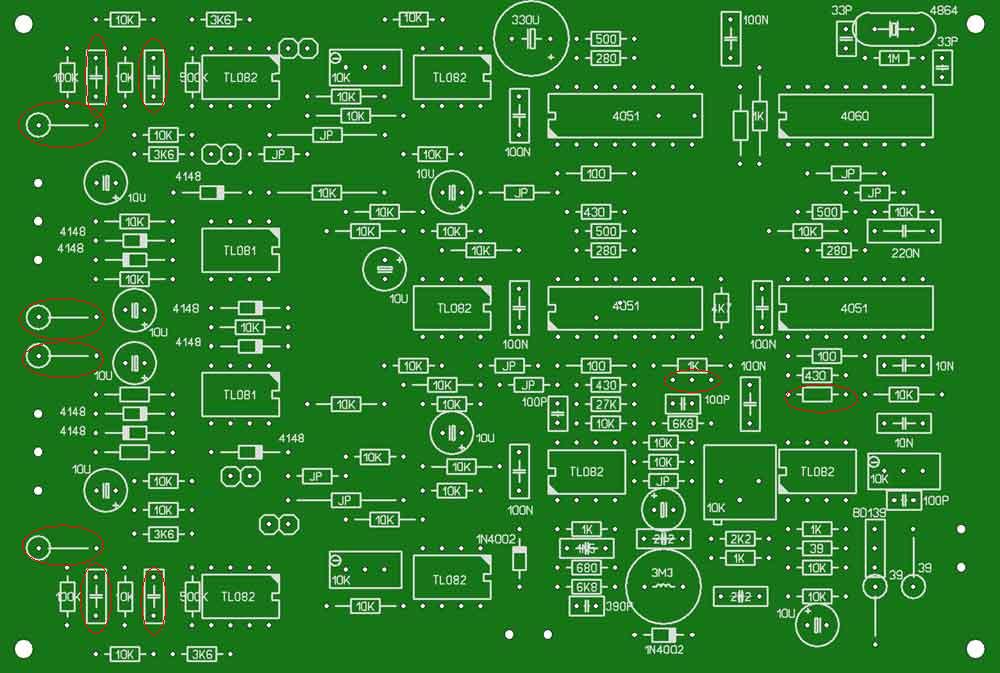

daripada lihat poto lebih enak lihat gambar pcbnya

cari1 cari1 cari1
Tercatat

Offline abdulgani

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 982
    • PLL FM STEREO
Re:Stereo Encoder 16x
« Jawab #354 pada: Mei 11, 2011, 12:42:33 PM »
Alhamdulillah selesai sudah



pilot phasa 0 derajat
input 0 - 0,5vpp output linear
      0,5 - 7vpp output 4vpp / 1,4vrms
input impedance 100k
output impedance 75 ohm corong1 corong1 corong1
Tercatat

Offline ridho

  • Hero Member
  • ********
  • Tulisan: 1102
  • http://ridho26.blogspot.com/
    • Elektronika Plus
Re:Stereo Encoder 16x
« Jawab #355 pada: Mei 11, 2011, 12:46:29 PM »
wah ini pakarnya seterio aku mo tanya pak bosss

sterioku
kok di reapet 2x dah nggk misah lagi ya??

maksudnya sterio di pancarkan di 108.9 trus di reaceve
hasil reaceve dipancarkan lagi di 80.8 di reaceve udah agak nyampur
ketika hasil reaceve tak pancarin lagi ke 88.1 udah jadi 1 suaranya


mohon bimbingannya

 konek1
Tercatat

Offline abdulgani

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 982
    • PLL FM STEREO
Re:Stereo Encoder 16x
« Jawab #356 pada: Mei 11, 2011, 12:49:58 PM »
waktu mancarin yg ke 2 dah ga ada pilot nya, jadi mesti mancarin mpx nya, bukan L dan R nya corong1 corong1 corong1
Tercatat

Offline ridho

  • Hero Member
  • ********
  • Tulisan: 1102
  • http://ridho26.blogspot.com/
    • Elektronika Plus
Re:Stereo Encoder 16x
« Jawab #357 pada: Mei 11, 2011, 12:54:43 PM »
itu di reaceve tanpa dekoder
gmn?
jadi tidak masuk dekoder
begitu keluar la1260
langsung masuk oscilator kang
Tercatat

Offline abdulgani

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 982
    • PLL FM STEREO
Re:Stereo Encoder 16x
« Jawab #358 pada: Mei 11, 2011, 01:30:45 PM »
pukul 13.00 wib rabu 11 mei 2011 telah di uji dengar mpx16x plus limiter bf245, tampak pada gambar volume control untuk mengatur kedalaman modulasi atau deviasi, pada freq 87,5 MHz volume 1/2, pindah freq ke 108,0 MHz, volume cuma 1/4, ga perlu muter2 koker, pll broadband corong1 corong1 corong1 top1 top1 top1

Tercatat

Offline ridho

  • Hero Member
  • ********
  • Tulisan: 1102
  • http://ridho26.blogspot.com/
    • Elektronika Plus
Re:Stereo Encoder 16x
« Jawab #359 pada: Mei 11, 2011, 01:34:27 PM »
 aplos1 aplos1 aplos1 aplos1 aplos1 aplos1 top1 top1 top1

lanjoooot
Tercatat
