Tanya .. RF Forward & Power Meter Di PCB .. .. ???

[purwanto-amm]

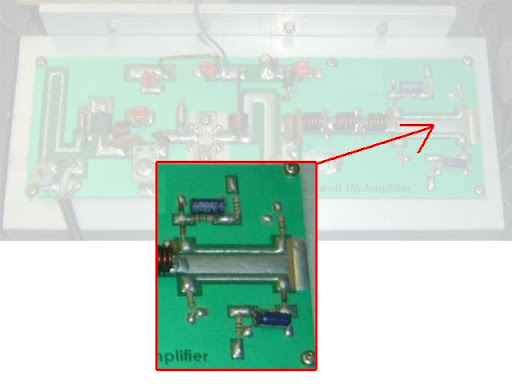

Beberapa foto RF Amplifer yg ditunjukan oleh Pak Machmud sy amati ada RF Forward & Power Meter.




yg ingin sy tanyakan. Spesifikasi Rangkaian dan ukuran pembuatannya nya...? ? ? . Untuk pak Machmud atau yg lainnya mohon pencerahannya.

sebelumnya sy ucapkan terima kasih.....

[Machmud]

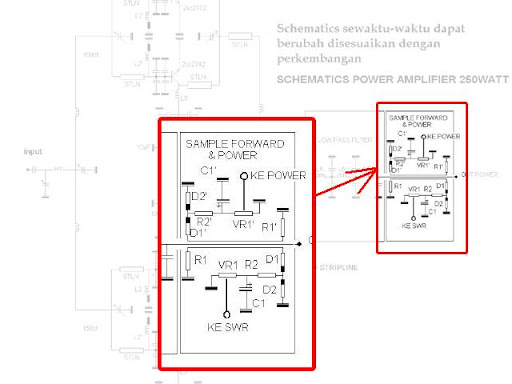

Hampir semua Power Amplifier yang saya buat pakai Low Pass Filter dan juga
sample untuk forward/reversi. Untuk forward tinggal ditarik ke vu dB meter dan
pada vu dB meter pasang trimpot 10k maka vu dB meter tsb bisa menjadi
acuan watt rf tsb dengan cara mengkalibrasi dan mengasih tanda watt meter
pada vu yang dipasang, caranya putra trimpot. Sedangkan untuk reverse tinggal
tarik ke rangkain proteck swr

[purwanto-amm]

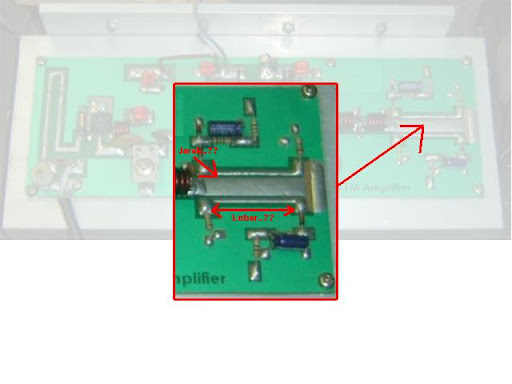

lalu Cara Membuatnya gimana ... seperti panjang..? lebar..? jarak dari tengah s/d Pinggir..?
terimakasih sebelumnya.

[Machmud]

Membuatnya bebas saja dengan pertimbangan :
a. Untuk watt kecil jarak garis hampir rapat dengan out rf dan garis lebih panjang
b. Untuk watt besar misal 300w maka garis tsb agak jauh dan lebih diperpendek
Pengaturan selanjutnya ada trimpot yang mengatur tsb, dan juga nilai R yang diubah

[purwanto-amm]

Membuatnya bebas saja dengan pertimbangan :
a. Untuk watt kecil jarak garis hampir rapat dengan out rf dan garis lebih panjang
b. Untuk watt besar misal 300w maka garis tsb agak jauh dan lebih diperpendek
Pengaturan selanjutnya ada trimpot yang mengatur tsb, dan juga nilai R yang diubah

oh jd boleh bebas ya Pak, sy coba dulu yah..

wah terimakasih ni Pak Machmud jadi tambah ilmunya sy....

[achsan]

wah... lagi2 ilmu baru..... makasih buanya ya para master..... lanjut....

[yd7lby]

@pak machmud : bukannya itu prinsip dasar dari SWR dan power meter ya? menggunakan sistem induksi dari forward dan reverse RF.

[achsan]

@pak machmud : bukannya itu prinsip dasar dari SWR dan power meter ya? menggunakan sistem induksi dari forward dan reverse RF.

iya tah mas sy ngak tau jeh... ngak pernah bongkar2 swr...hehhehe...........

[ridho]

ya kayak itu
makin dekat makin besar induksinya
makin jauh ya makin lemah induksinya
yang terpenting kedua line sapa jaraknya dan sama luasnya
otre

[achsan]

ya kayak itu
makin dekat makin besar induksinya
makin jauh ya makin lemah induksinya
yang terpenting kedua line sapa jaraknya dan sama luasnya
otre

eeeealalalah.... gitu toh cara kerjanya.... gampang2 angel ya....

[imansetiawan]

Ini adalah salah satu bentuk dari directional coupler.
Saya pernah membaca bahwa untuk membuat directional coupler bergantung juga dari bahan pcb yg kita pakai dan juga perlu akurasi yg tinggi dalam membuat jalur2nya. Untuk jalur 50ohm menggunakan pcb kelas FR4 diperlukan lebar jalur 2.8mm. Kopel dayanya dipengaruhi oleh panjang dan jauh dekatnya jalur2 tsb. Kopel daya lebih dr -30cB tidak di anjurkan karena sudah membebani/mempengaruhi jalur transmisi. CMIIW

[Machmud]

Kalau yang diperlukam 50ohm tentu harus dihitung dengan matang, pada stripline tsb yang diambil adalah tegagangan DC dari sample tsb bukan impedansi 50ohnya sehingga bila watt kecil jaraknya dirapatkan dan wattnya besar direnggangkan. Juga dari resistor yng dipakai tidak mutlak 50ohm tetapi sd mengeluurkan tegangan DC yang bisa diukur, sbb tegangan DC ini yang akan ditarik ke vu forward/reff sebagai simulasi saja.

[Niel]

Pada out striplinenya ada juga VR jadi bisa diatur level VR yang disesuaikan sekalian dikalibrasi pake swr.
