PLL FM LCD
« pada: Februari 15, 2010, 11:06:25 AM »






Nah yang ini baru ciamik....PLL FM Display LCD. Bisa tau frekuensi yg sedang on air. Pemancar Fm PLL LCD disainnya cukup sederhana daripada PLL Veronica. Hanya menggunakan IC TSA 5511 sbg prescalernya atau pllnya dan IC PIC 16F84 sebagai mikrokontroller pengendali LCD. Transistor bagian depan dari oscilator sampai driver PLL ini menggunakan jenis FET dan transistor rf powernya menggunakan 2SC1971. Dan dilengkapi dgn LPF ( Low Pass Filter ). Setting frekuensinya hanya dengan tekan tombol menu/set, selanjutnya tekan tombol up-down utk menentukan frekuensi yg di inginkan. Benar-benar simpel dan praktis di banding PLL Veronica yg masih manual pake dip switch dan tune VFO-nya. Untuk menjalankan program PIC 16F84 harus melalui proses writer atau memprogram dgn HEX Code. Harus ada programmer/downloader varian ic PIC.
Tercatat

Offline arifsvc

  • Newbie
  • *
  • Tulisan: 1
Re:PLL FM LCD
« Jawab #1 pada: Maret 17, 2010, 11:59:54 PM »
sip, mas .cuma sayang skemanya gak ada.....
 ;) ;) ;)
Tercatat

Offline isurG_

  • Isurganteng
  • Administrator
  • Hero Member
  • ********
  • Tulisan: 2671
  • Keseharianku Melawan Waktu
    • Keseharianku Melawan Waktu
Re:PLL FM LCD
« Jawab #2 pada: Maret 18, 2010, 12:11:06 AM »
Kutip dari: arifsvc pada Maret 17, 2010, 11:59:54 PM
sip, mas .cuma sayang skemanya gak ada.....
 ;) ;) ;)


cari disini : PLL RDVV
http://elektronika.web.id/forum/index.php/topic,23.0.html

rajin2 ya searching di elektronika.web.id :D
Tercatat

fb : isurg
ig : isurg_ , isurganteng
yb : isurcocc
tw : isurg
web : tukangsapu.net, aditama.net, elektronika.web.id

Offline andygaz21

  • Hero Member
  • ********
  • Tulisan: 518
  • Adventure is a good teacher
    • trutorial elektro
Re: PLL FM LCD
« Jawab #3 pada: April 06, 2010, 01:33:23 PM »

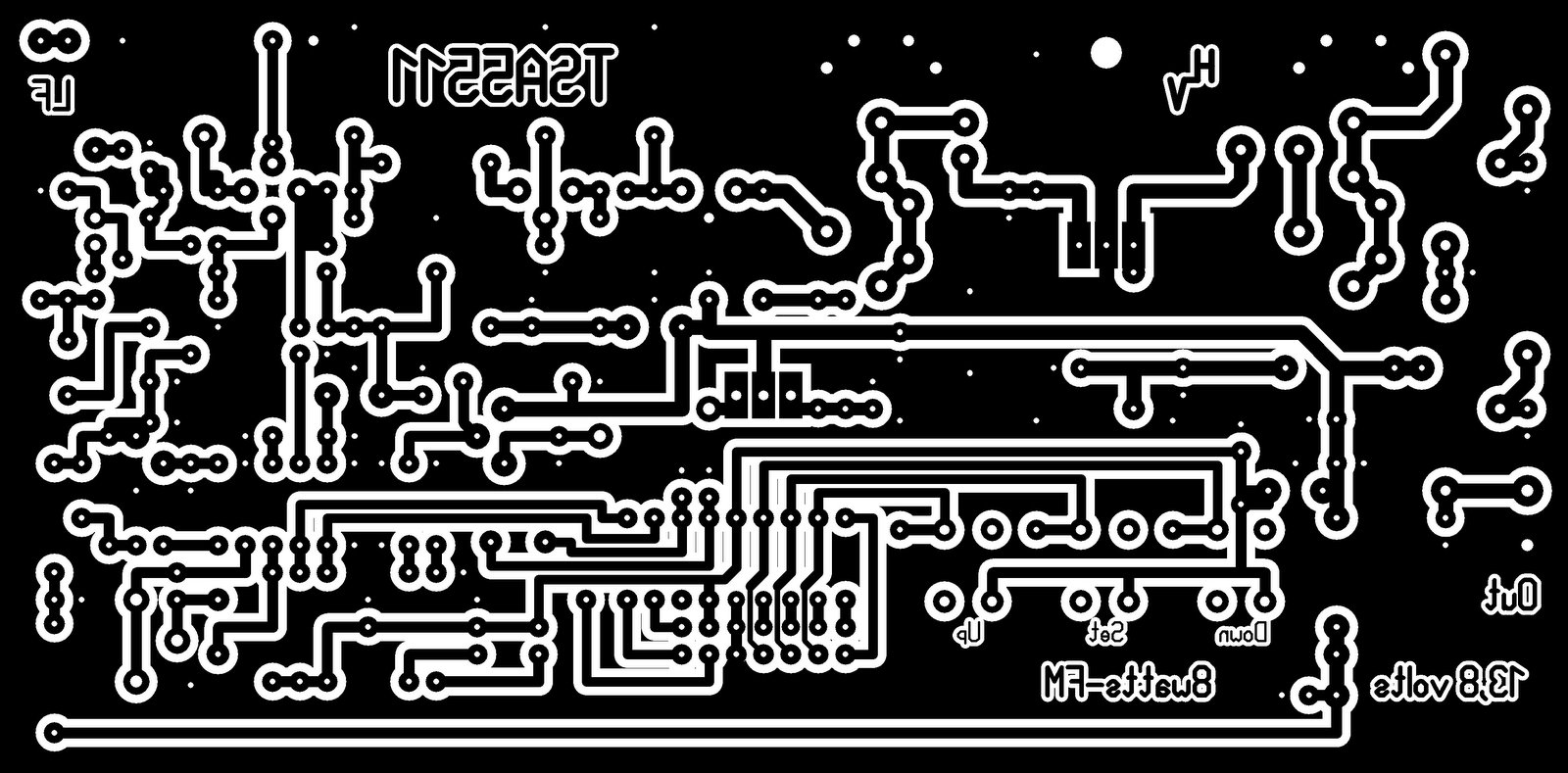

yang penting no part nya kan ada. kan tinggal sablon tu.
Tercatat

Offline Nanang Bondowoso

  • Newbie
  • *
  • Tulisan: 28
    • PENGGEMAR PEMANCAR AM 80M BAND HOMEBREW
Re:PLL FM LCD
« Jawab #4 pada: April 12, 2010, 11:31:58 AM »
Berarti IC PIC16F84 untuk Frekwensi counternya kan harus didisi dulu....... Lha kalu ada listing programnya di tampilkan juga, wah malah huebat.
Tercatat

cibools

  • Pengunjung
Re:PLL FM LCD
« Jawab #5 pada: Mei 30, 2010, 08:16:16 PM »
Siiippp...... Jempol lima. tp gimana dengan IC PIC nya? apa yg harus di isikan?
Tercatat

Offline Machmud

  • Moderator
  • Hero Member
  • ********
  • Tulisan: 1254
Re:PLL FM LCD
« Jawab #6 pada: Juni 02, 2010, 11:42:23 AM »
IC PIC16F84 tsb harus diprogram, hex-nya banyak beterbangan di internet, untuk alat tempat merekamnya bisa dibuat sendiri dengan gogling jdm pic programer misal dapaty diunduh di http://www.electronics-lab.com/blog/?p=1743 untuk sofwtarenya misal di http://www.ic-prog.com/
Tercatat

Offline Sinur

  • Hero Member
  • ********
  • Tulisan: 582
  • Elektronik , untuk kehidupan yg lebih baik.
    • Dokumentasi eksperiment
Re:PLL FM LCD
« Jawab #7 pada: Juni 02, 2010, 12:39:16 PM »
Terima ksh pak.....
Tercatat
Kutip
                                                " Practise Makes Perfect "

Offline achsan

  • Hero Member
  • ********
  • Tulisan: 1080
Re:PLL FM LCD
« Jawab #8 pada: September 26, 2010, 01:50:16 PM »
Kutip dari: Sinur pada Juni 02, 2010, 12:39:16 PM
Terima ksh pak.....

mantabs pak.....
Tercatat

Offline achsan

  • Hero Member
  • ********
  • Tulisan: 1080
Re:PLL FM LCD
« Jawab #9 pada: September 26, 2010, 01:55:21 PM »
Kutip dari: Machmud pada Juni 02, 2010, 11:42:23 AM
IC PIC16F84 tsb harus diprogram, hex-nya banyak beterbangan di internet, untuk alat tempat merekamnya bisa dibuat sendiri dengan gogling jdm pic programer misal dapaty diunduh di http://www.electronics-lab.com/blog/?p=1743 untuk sofwtarenya misal di http://www.ic-prog.com/

langsung ke TKP om.....
Tercatat

Offline bondanpepi

  • Sr. Member
  • ******
  • Tulisan: 304
  • berbagi ilmu hal yg tdk salah
Re:PLL FM LCD
« Jawab #10 pada: November 07, 2010, 11:52:37 AM »

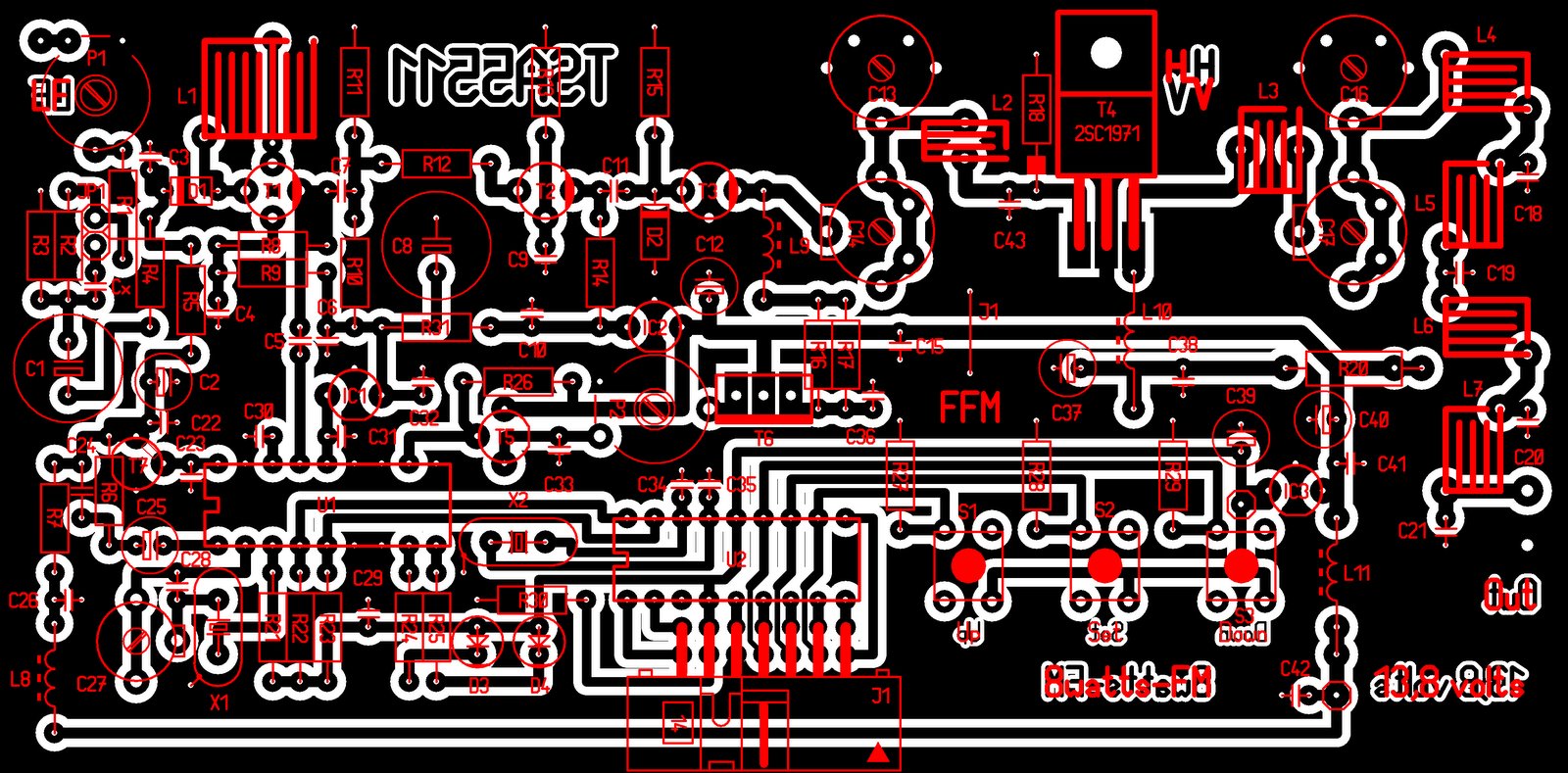

pada layout diatas ada sedikit koreksi pada pin /kaki 3 tsa5511 harusnya ada nilai r21 (100ohm) ke 5v.
Tercatat

Offline ndroe

  • Hero Member
  • ********
  • Tulisan: 1137
  • beginer banget
Re:PLL FM LCD
« Jawab #11 pada: November 07, 2010, 03:23:02 PM »
gambarnya kurang mas...heheheh...kelupaan kali nggambar resistor 100ohm
Tercatat
88,1 ..FM Ra' Ajeg

Offline isurG_

  • Isurganteng
  • Administrator
  • Hero Member
  • ********
  • Tulisan: 2671
  • Keseharianku Melawan Waktu
    • Keseharianku Melawan Waktu
Re:PLL FM LCD
« Jawab #12 pada: November 07, 2010, 03:38:17 PM »
la ittu ka n ada r21 na ???  ... ini rdvv ada macem2 mode pcbna ya . ........... ato baru di modif skema di pcb diatas ??? ,,,,,, saya make yang pcb ini ... cuma masalahnya pake lcd back light ... gimana ya cara ngurangi cerahannya .... putih semua kotak2 ... kalo dari samping nampak tulisannya ...... wkekwkewk
Tercatat

fb : isurg
ig : isurg_ , isurganteng
yb : isurcocc
tw : isurg
web : tukangsapu.net, aditama.net, elektronika.web.id

Offline chuvlink_46sbg

  • Full Member
  • ****
  • Tulisan: 187
  • "JAUZATI.......ANTI HABIBATI ANTI...."
    • www.ar-risalahfm.blogspot.com
Re:PLL FM LCD
« Jawab #13 pada: November 07, 2010, 03:50:10 PM »
Kutip dari: isurganteng pada November 07, 2010, 03:38:17 PM
la ittu ka n ada r21 na ???  ... ini rdvv ada macem2 mode pcbna ya . ........... ato baru di modif skema di pcb diatas ??? ,,,,,, saya make yang pcb ini ... cuma masalahnya pake lcd back light ... gimana ya cara ngurangi cerahannya .... putih semua kotak2 ... kalo dari samping nampak tulisannya ...... wkekwkewk
puter trimpot kontrasnya om ganteng,
Tercatat

Offline isurG_

  • Isurganteng
  • Administrator
  • Hero Member
  • ********
  • Tulisan: 2671
  • Keseharianku Melawan Waktu
    • Keseharianku Melawan Waktu
Re:PLL FM LCD
« Jawab #14 pada: November 07, 2010, 03:58:02 PM »
laaaa. .. ini rdvv nya sama pcbnya kayak yang diatas.. .. ndak da peka eh pake trimpot ... kek nya kudu di modif .yya ... ato kasi tahanan dimana gitu ?????????
