receiver radio AM

[tama]

bagi yang jagojago elektro, saya minta skema rangkaian Receiver Radio AM dong.
soalnya pengen nyoba sendiri+modif receiver ke bentuk yang baru.  ide1 ide1 ide1
hehhe
mohon bantuannya yah

[masYok]

skedar membantu, ini yg jenis straight

...kalo ini yg superheterodyne,

[tama]

kira kira lebih efisien yang mana yah mas ?
hehe  konek1 konek1

maaf berhubung masi pemula jadi banyak tanya nih, hahaha
buat tahu semua fungsi dari komponen tersebut nyari kemana ya ?
haha

[masYok]

coba cari buku pelajaran elektronika utk smp kelas 3, ada smua deh  ...jaman skrg masih ada pelajaran keterampilan elektronika pa nggak ya ? wkwkwk....paling2 dah jd mulok skrg

[hexxer]

Klo mau yg lebih sederhana lagi bisa coba pake YS414 alias ZN414, cuma butuh sedikit komponen tambahan
sumber http://www.aaroncake.net/circuits/single_chip_am_radio_circuit.asp

versi yg pake miniampli
sumber http://elec-circuits.blogspot.com/2011/04/low-cost-am-radio.html

Yang pake MK484 (versi baru ZN414)
sumber http://bellsouthpwp2.net/w/u/wuggy/mk484.htm
atau
sumber http://www.vk6fh.com/vk6fh/mk484radios.htm

Ini malah disainnya bisa masuk kotak korek api (ane pernah bikin waktu SD n berhasil loh)

sumber http://www.mds975.co.uk/Content/trfradios.html

[tama]

#Hexxer:makasih kang info dan pencerahannya.

# SMP kemaren bikin Radionya belom kelar ,jadi penasarannya baru sekarang.
wkwkkwkw bete1 bete1 bete1

[masYok]

pengalaman wkt dulu smp, praktek bikin radio superhet AM yg MW (jaman dulu blum ada FM),ngrakitnya mudah & cepet selesai, bagian yg paling susah adalah ngetrimnya...setengah mati, gak kelar2 hehehe....kesalahannya ngrakitnya langsung dirakit smua, harusnya khan perbagian mgkn ya dari oscilator, IF I, IF II - IF III, so krn ngetrimnya gak slesai2 ya udah dikumpulin aj, paling jg ditumpuk di gudang

[trisno]

 cari1 klo jaman sekarang bikin radio super heterodyn yg mudah pakai ic TA2003 dan penguat audionya pake TDA2822 yg 8 pin bisa pakai baterai 3v seperti radio2 bikinan cina.tapi ini khusus hanya buat dibikin didengar bukan untuk pembelajaran.

[zia]

Dulu waktu awal smp saya pernah bikin superheterodyne , pcb dari saturn kalo gak salah.
Gagal total, bunyi tapi yang diterima SW, bukan MW. Berbulan2 dioprek2, tetep ndak berhasil.
Gak punya alat ukur blas. Teori ndak menguasai. Ya cuma bingung sendiri jadinya.
Informasi terbatas, temen2 juga sama2 ndak tau, guru pun juga ndak bisa solving problem.
Sekarang waktu udah bisa teorinya, udah ndak tertarik lagi ngoprek2 radio AM hehee..

[cungkrinx]

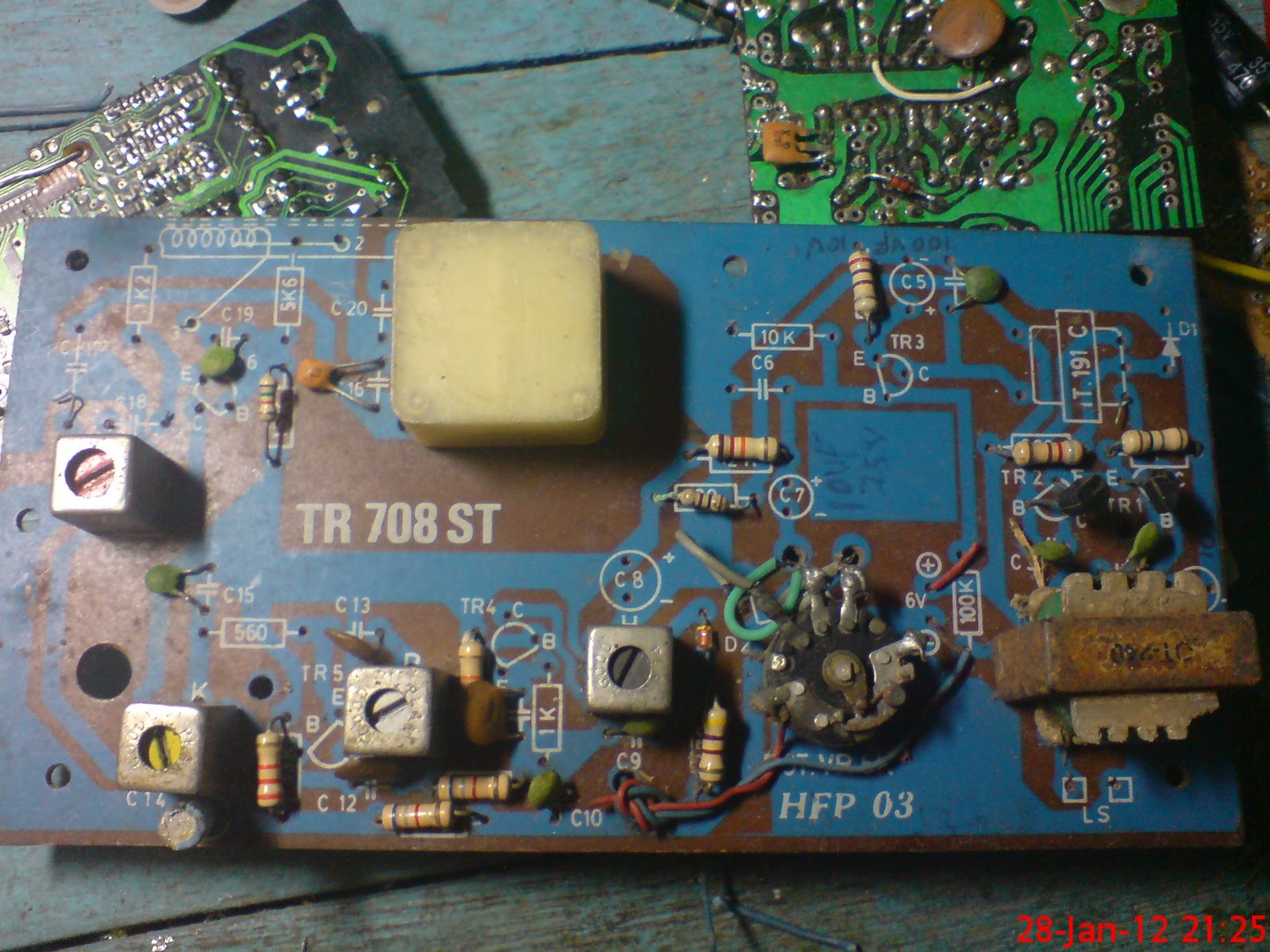

aku tambahin neh... praktek jaman SMP dulu......

[hexxer]

Jadi ngiri ama mas cungkrinx, sisa2 perangku waktu SD/SMP dah ilang semua waktu rumah kebobolan dibawa semua hik hik hik

[cungkrinx]

Om Hexxer kemaren bongkar-bongkar gudang nemu tuh,,, benda-benda peninggalan bersejarah  boys1

[zia]

Ini dulu sempat bisa bekerja baik nggak? atau gagal juga?
kebanyakan gagalnya biasanya di spul antena (inti ferit), soalnya spul antena biasanya ndak umum.

aku tambahin neh... praktek jaman SMP dulu......

[masYok]

koq jd nostalgila masa SMP smua nih hehehe..... boys1 boys1 boys1

[cungkrinx]

betul Bang Zia  top1 kalo sesuai dengan skema gak sukses.. harus di modif di bagian front end nya baru bisa bunyi... praktek waktu itu gagal  tapi waktu STM ada kakak kelas yang kasih tau apa yg di modif jadi bunyi deh, tapi udah lupa apa aja yang di rubah
