Pemancar 80 Meter Band

[lutfi]

[lutfi]

untuk selengkapnya bisa dilihat di

www.qsl.net/on7yd/atx80.htm

thanks

[catur]

wah lumayan bang lutfi...buat inspirasi

[Pancaroba[$]]

Ini di Freq AM ya

[andygaz21]

itu apa SSB ya?...

[lutfi]

Ini di Freq AM ya

di frequency SW1 3.5 MHz ! klo ditangkep pake radio am biasa ga bisa pake radio SW1 bru bsa!

kalo pengen am 540-1600 KHz kudu ganti kristal!

[lutfi]

itu apa SSB ya?...

bisa pake SSB cuma harus bikin modulatornya yang ini cuma TX nya di ibaratkan seperti tukang pos!!

[THE MARCONIST]

Ini di Freq AM ya

Hi Bro AdHam_Hawa, pertanyaan anda ini Rancu dan membingungkan. Frekwensi AM yang anda maksudkan itu bagaimana. Frekwensi dengan AM itu masalah yang Berbeda

Catatan :
siaran TV yang anda lihat itu adalah  AM ....

itu apa SSB ya?...

Jelas Tidak,
Ini tidak memakai filter, berarti dan pasti DSB, untuk menjadi SSB anda harus memfilternya dengan SSB Filter
Catatan :
dan siaran TV yang anda lihat itu adalah  SSB atau ada yang menyebutnya VSB ....

Saya ragu dengan istilah AM dan SSB disini....

SM / NC

[THE MARCONIST]

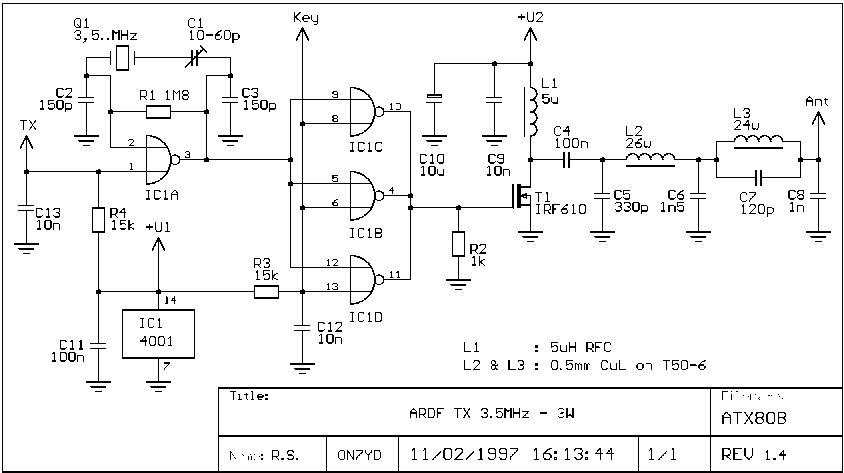

Melihat desain dari pemancar ini, tentulah ini di tujukan untuk pancaran yang kontinyu (CW), Jika TX di ?round?kan, maka iscillator akan bekerja, dan jika key di groundkan maka Power RF (IRF610) akan bekerja,
Desain seperti ini biasanya lazim dipakai pada Beacon, Key dihubungkan pada device elektro mekanik atao digital untuk membentuk puls morse tertentu yang biasanya akan memberikan isarat nama Beacon dan posisinya. Beacon ini dipakai sebagai panduan bagi penerima untuk mengetahu arah dengan memutar arah antena.
Beacon ini biasanya (resmi) dipasang di laut ber samaan dengan mercusuar, untuk penentu arah bagi kapal-kapal dan Namanya adalah ?adio Detection Finding?(RDF), melihat gambar diatas, maka Istilah ARDF ?ungkin?adalah ?mateur Radio Detection Finding?br />

SM / NC

[isurG_]

radio morse kali bu ya ??

[THE MARCONIST]

radio morse kali bu ya ??

Yessss ....... !

[lutfi]

tapi kalo modulasi di modulirnya di u2 vcc irf610 bisa ga bu! pake trafo OT?

Melihat desain dari pemancar ini, tentulah ini di tujukan untuk pancaran yang kontinyu (CW), Jika TX di ?round?kan, maka iscillator akan bekerja, dan jika key di groundkan maka Power RF (IRF610) akan bekerja,
Desain seperti ini biasanya lazim dipakai pada Beacon, Key dihubungkan pada device elektro mekanik atao digital untuk membentuk puls morse tertentu yang biasanya akan memberikan isarat nama Beacon dan posisinya. Beacon ini dipakai sebagai panduan bagi penerima untuk mengetahu arah dengan memutar arah antena.
Beacon ini biasanya (resmi) dipasang di laut ber samaan dengan mercusuar, untuk penentu arah bagi kapal-kapal dan Namanya adalah ?adio Detection Finding?(RDF), melihat gambar diatas, maka Istilah ARDF ?ungkin?adalah ?mateur Radio Detection Finding?br />

SM / NC

nah berarti pemancar fm termasuk CW yah nengsiti! kan pemakaiannya kontiyu?

[THE MARCONIST]

nah berarti pemancar fm termasuk CW yah nengsiti! kan pemakaiannya kontiyu?

No...!
CW adalah carier tanpa modulasi,

Continuous amplitudo maupun frekwensinya.....

Ini istilah yang populer untuk metode komunikasi dengan istilah Emisi A1.

[agustomank]

Pemancar *****************

Marconist :
Ma'af posting anda saya beri "tanda"
Mohon anda membaca Regulasi dan tata tertib di Forum Elektronika.web.id
Jika ada yang kurang berkenan, anda bisa PM atau mengirim email ke : maghfirah@elektronika.web.id

Terimakasih

Siti Maghfirah

[Kang Paimo]

Rangkaian ini aslinya adalah untuk keperluan ARDF(amateur radio direction finding) atau yang lebih dikenal dengan fox hunting , tanpa modulasi hanya on dan off saja (morse) . Kalau mau dijadikan AM maka titik +U2 harus dihubungkan ke trafo modulator . kapasitor C10( 10uF ) dibuang , kalau tidak dibuang maka sinyal audionya akan ter by pass ke ground. Power outputnya hanya sekitar 3 watt dengan tegangan 13Volt. Kalau mau power yang lebih besar ya tegangannya dinaikkan.
