SKEMA OSC fet SK192

[cungkrinx]

Tuh Masyok ada tuh... boys1

[tecno_hesa]

ini link buat downloadnya http://www.ziddu.com/download/13711629/oscfet.JPG.html

ini gambarnya

dulu pernah pake skema ini buat ngebrik mas bro.asilnya mantap jaya bozzzz.....menurut saya ini osc yang sangat aman dan stabil.sayang skemanya sempet ilang eh ternyata disini terimakasih banyak mas bro.bravo elektronika komunikasi

[mimin]

betul kata mas adib di tempatku namanya oscilator rajawali, yang membedakan cuma teganganya doang disini pake 9v untuk sk192.yang lain pada sama semua

[masYok]

mas cungkrinx...punya saya suaranya koq kecil bgt ya?input audio tak kasi preamp mic 1 TR, kalo misalnya R yg 390 K diganti gmana mas?pengaruh sama kestabilan frequensi nggak?  konek1

[cungkrinx]

mas cungkrinx...punya saya suaranya koq kecil bgt ya?input audio tak kasi preamp mic 1 TR, kalo misalnya R yg 390 K diganti gmana mas?pengaruh sama kestabilan frequensi nggak?  konek1

coba aja mas diganti 220k atau 100k, efeknya kalo suara input terlalu kenceng (over modulasi) frekuensi jadi geser tergantung over modulasinya... kalo gak over ya oke2 aja... saya pengen nyoba untuk zero beat memakai yang di Lilitan L1 dikasih capasit0r sama dioda varaktor terus potensio, tapi belom sempet ngopreknya... biar  potesio zero baet yang sekarang itu khusus buat modulasi aja...

[masYok]

kalo punya saya tetep tak kasi kokernya tuner mas, trus lilitannya aq buat rapat pake koker tuner yg bekas AM (bentuknya kayak potongan selang), kalo pake yg asli spt kmren 6 lilit tapi renggang gak bisa turun frekuensinya...kalo rencananya mas cungkrinx brarti varaktornya ditambah lg ya khusus bwt zerobeat?

[cungkrinx]

iya betull...   boys1 itu pake kokkernya tuner biar bisa lebar ya bandwidthnya..... udah diganti belum R inputnya..? kalo punya saya pake preamp mic + galaxy udah mantep suaranya...

[masYok]

blum tak ganti R-nya mas nih dia potonya

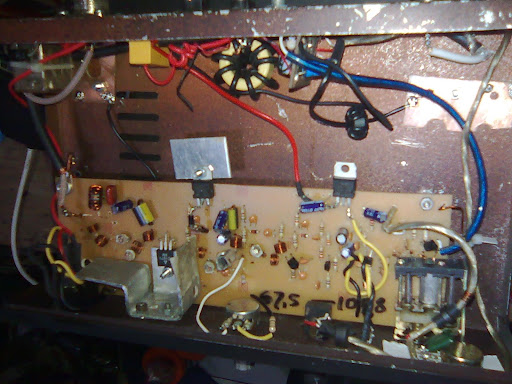

tampak atas

[masYok]

tampak depan (yg bawah RXnya)

[cungkrinx]

 top1 top1 top1 boys1 boys1 boys1

[rohmani roy]

mas cungkrinx, aku mau coba rakit kira2 fet sk192 nya susah didapat apa tidak mas,,,

[cungkrinx]

anda tinggal di daerah mana..?? kalo di tempat saya masih ada yng jual... pakai FET yang lain juga bisa, yang penting bisa ber osilasi....

[hexxer]

anda tinggal di daerah mana..?? kalo di tempat saya masih ada yng jual... pakai FET yang lain juga bisa, yang penting bisa ber osilasi....

Dibogor yg ada cuma 2N3819 doang tuh FETnya

[cungkrinx]

di pasar cileungsi masih ada Om.. tapi stok sudah menipis...   boys1 kemaren waktu ke tegal masih ada juga yang jual.. kayanya seh stok lama. toko tempat aku belanja dulu waktu jaman sekolah.... boys1

[rey]

mau nanya ni para master, sk192 max frekuensi untuk osc sampai berapa ya???
