Stereo SPI (Modifikasi Stereo SPI biar beda sedikit)

[achsan]

makasih pak.....

[Awi]

Saya perhatikan pada skema encoder, pada pin 8 dan pin 12 ic 4060 , ada sebuah kapasitor yg ke ground . Nilai kapasitor itu brapa ?
Thanks

[aji wahyu]

Sekarang bunyi cccuuuit. . .itu udh ilang,tp knapa hanya input R yg brfungsi.sdangkan yg L ga brfungsi.apa karena kualitas IC 4066 kurang bagus???

[ndroe]

102 (1 nano farad)

[abdulgani]

pastikan pulsa 38khz nya simetris atau duty cycle nya 50%, untuk cek 4066, control swit buat R kasi tegangan, klo ga keluar suaranya berarti 4066 rusak, klo suara keluar berarti pulsa 38khz ga simetri

[abdulgani]

bukan yg R, yg L yg ga berfungsi

[aji wahyu]

Saya perhatikan pada skema encoder, pada pin 8 dan pin 12 ic 4060 , ada sebuah kapasitor yg ke ground . Nilai kapasitor itu brapa ?
Thanks

Bukannya pin 8 dan 12 lgsung ke grond ga pke cpasitor??
To pak abdulgani: makasih bwat masukannya..

[Awi]

102 (1 nano farad)

thanks

[Awi]

Saya perhatikan pada skema encoder, pada pin 8 dan pin 12 ic 4060 , ada sebuah kapasitor yg ke ground . Nilai kapasitor itu brapa ?
Thanks

Bukannya pin 8 dan 12 lgsung ke grond ga pke cpasitor??

wah, ga tahu jg   maklum , pemula soalna

[abdulgani]

betul pin 8 dan 12 itu ke ground, ic 4060 itu vcc pin 16, gnd nya pin 8, jadi kayanya 38kc ga keluar, untuk melihat 38kc, ukur tegangan di pin 6, biasanya klo ada pulsa 38kc, nilainya 1/2 vcc, klo vcc 12v di pin 6, kira2 5 sampe 6v

[arif]

u trimer capasitor gak bsa diganti c fix kah trims

[abdulgani]

bisa, untuk phasa 19kc saya ganti pake 100pF resistor 10k ganti jadi trimpot, jadi tuker seting

[aan]

bisa, untuk phasa 19kc saya ganti pake 100pF resistor 10k ganti jadi trimpot, jadi tuker seting

pak abdul gani r yang 10k itu yang R22 ya?

[Niel]

Kenapa trebelnya gak terkendali, padahal trebel inputnya baik dari komputer dan mixer sudah kecilkan. Komponen apa yg diganti ya.

[arif]

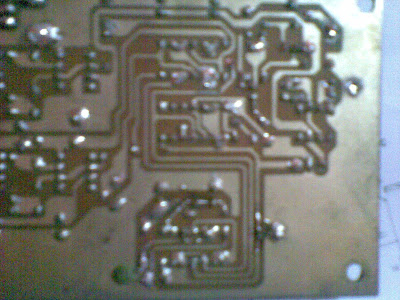

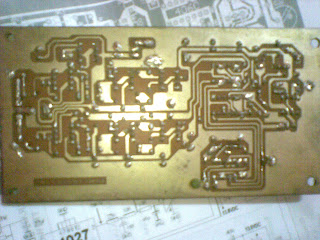

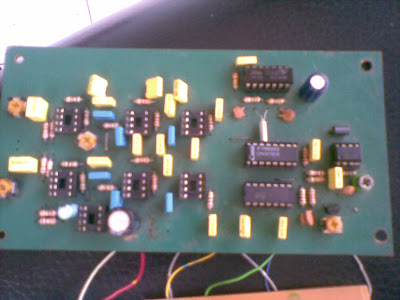

ini mas gambar spi yg pake kristal 38 khz
