Skema Mesin Pengering Padi

[Aben]

Mau minta bntuan nih...kira2 skema buat mesin pengering padi seperti ap yaa?/

[purwanto-amm]

Mau minta bntuan nih...kira2 skema buat mesin pengering padi seperti ap yaa?/

apakah seperti ini kah  dapet dari google



sy jadi biggung  mesin pegering padi apa hubugannya sm Elektronika  yah

[isurG_]

sensor temperatur na kali kang,,,

[Aben]

purwanto@ ia kang krang lbihnya mngkin sperti itu..mksh...tpi klo bleh tmbhin yang berkaitn dg elektronika nya gmn kang?/ konek1

isur@ nah...btul kang isur...kbtulan sya lgi bngung mslah dg sensor nya hrus sperti ap nih?/

[cungkrinx]

untuk pengontol suhunya, suhu yang dipakai sampai berapa derajat..? biasanya klo di atas 50 derajat celcius bisa menggunkan thermocouple,


untuk controlnya bisa menggunakan thermocontrol, ada banyak merk seperti omron, ascon euro electronic dll..


output dari thermocontrol untuk menggerakkan heater atau motor servo, biasanya penggunaan motor servo untuk menggerakkan tuas pada valve supply gas untuk mesin burner

prinsip kerja dari thermocontrol apabila suhu belum mencapai set point maka heater akan menyala sampai didapatkan sesuai dengan set pointnya,misalkan 50 derajat, apabila suhu turun dari 50 maka heater akan menyala kembali sampai ke posisi set point 50, untuk toleransi naik turun ada didalam setingan thermocontrol tersebut, dan juga ada setingan lainnya

mohon dikoreksi kalo salah  boys1

[Aben]

mksih bnyak mas cungkirink....nnti sy cba priksakan dlu ma ahli yg laen yaa....

[Aben]

mas...gmn klo mslkan pngering pdinya lgsung menggunkan plat yg lgsung trhbung ke sumbr tgangan

[purwanto-amm]

mas...gmn klo mslkan pngering pdinya lgsung menggunkan plat yg lgsung trhbung ke sumbr tgangan

kalo plat langung yg dialiri listrik gak akan panas walah konslet nantinya, tapi kalo plat yg didalammnya ada heater/pemanas seperti strikaan mungkin bisa

[Aben]

nah mas...klo kra" untuk skemanya sperti ap yaa?/

trus klo bgian" yg dPerlukan apkah sma dg msin pengering padi dg sekam yg sdah ad?

[cungkrinx]

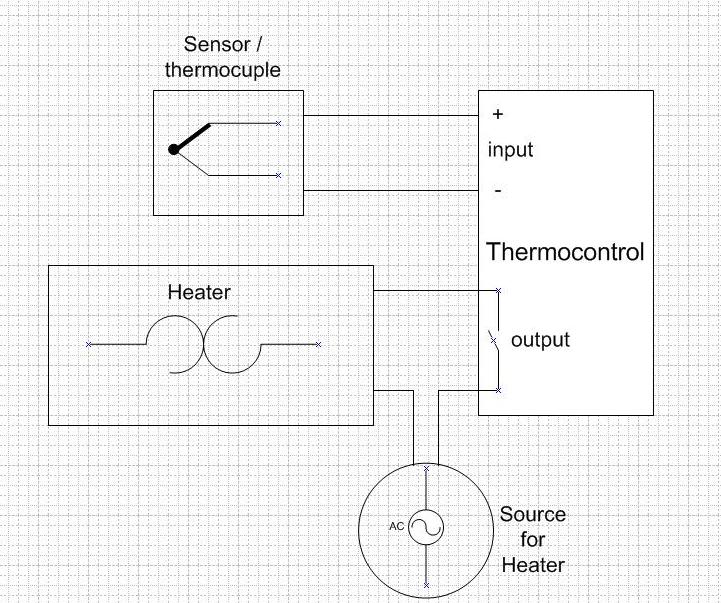

ini skema umum untuk aplikasi pengontrol suhu otomatis, mungkin aplikasi ini bisa diterapkan pada project anda..

[purwanto-amm]

ini skema umum untuk aplikasi pengontrol suhu otomatis, mungkin aplikasi ini bisa diterapkan pada project anda..

hahah kalo liat ini ingget mesin penetas telur

[Aben]

ciip mas-mas...

nah..klo untuk padi...skg untuk kra" untuk mengontrol keringnya padi mesti gmn ya mas?

[cungkrinx]

kalo itu anda harus survey langsung ke lapangan, bila perlu tanya sama pak tani dan narasumbernya biar bisa buat data settingan untuk pembuatan alat ini,,, suhunya berapa dan berapa lama proses pemanasan supaya dihasilkan gabah padi yang bener2 kering sesuai standard, misalkan suhunya dinaikan bagaimana hasilnya, apakah proses pengeringan tambah cepat atau gabah yang dihasilkan malah rusak,,, nanti tinggal experiment aja disesuaikan dengan data di lapangan, sama halnya dengan mesin penetas telur, pada suhu berapa dan dalam jangka waktu berapa lama telur itu bisa menetas...

CMIIW...  boys1

[Aben]

okhh..ia mas cungkrink trma ksih atas msukannya..

nnti sy cba tnya dlu mPtni nya dch ya  ide1

[isurG_]

hasil lebih baik dengfan data2 dari hasil surpei lapangan ... rancangannya akan mendekati sempurna .,... mantep ...
