amplifier OCL

[eko waluyo]

agan-agan di sini aku mau nanya prinsip kerja amplifier jenis OCL gimana ya

[priyo]

Ocl 2x75 watt (150.watt) terbagi menjadi 3 bagian utama yaitu
1. Diferential .bagian yang terdiri dari 3 buah transistor a564 dan 2 buah dioda 1n4148
2. Voltage amplification stage.Berupa sebuah transistor d438
3. Final . Yaitu bagian buffer d313,b507 dan Finalnya memakai transistor sejuta umat pasangan 2n3055/mj2955.
untuk prinsip kerjanya. Kiranya para master khe berkenan memaparkan pada kita semua CMIIW

[zia]

hayo kenalan dulu mas,
kalau OCL, ini memakai dual power supply. Sehingga bisa memakai ground mutlak.
output bisa tanpa kopling kapasitor/trafo.
kalo prinsip kerjanya udah dijelaskan mas priyo..


[arif zainullah]

Setuju, ciri-ciri PA OCL a.n :
1. Catu daya split : + , 0 , -
2. Tr driver dan final biasanya komplementer PNP dan NPN, kadang juga semi komplementer
3. Pada output yg ke speaker tidak dibutuhkan kapasitor, krn sdh tidak ada arus DC disana

[cungkrinx]

OCL = Output Capasitor Less..

[rachman]

ciri ciri yang disampaikan pas dengan amplifier OCL yang saya punyai..  susah cari tr penguat finalnya klo pasangan TR nya diganti BD139 dan 140 lalu pake yang TIP (2055 dan 2955) bolehkah.. ?

[zia]

PA ini tidak kritis kok, bisa diganti tipe tr dengan mudah.

[bimo_tok]

agan-agan di sini aku mau nanya prinsip kerja amplifier jenis OCL gimana ya

baca http://anistardi.wordpress.com
semoga membantu

[ariyanto]

ciri ciri yang disampaikan pas dengan amplifier OCL yang saya punyai..  susah cari tr penguat finalnya klo pasangan TR nya diganti BD139 dan 140 lalu pake yang TIP (2055 dan 2955) bolehkah.. ?

Kalau mau diganti yg lebih tinggi tp yg jls final menyesuaikan juga..........

[budi99]

Nyundul lagi trit lama..
jadi teringan pertama kali rakit amplifier jaman SMP th 90an.
Bolak balik bikin jebol jengkol 2N3055 / MJ2955, rangkain OCL sangat rentan short circuit.

[cungkrinx]

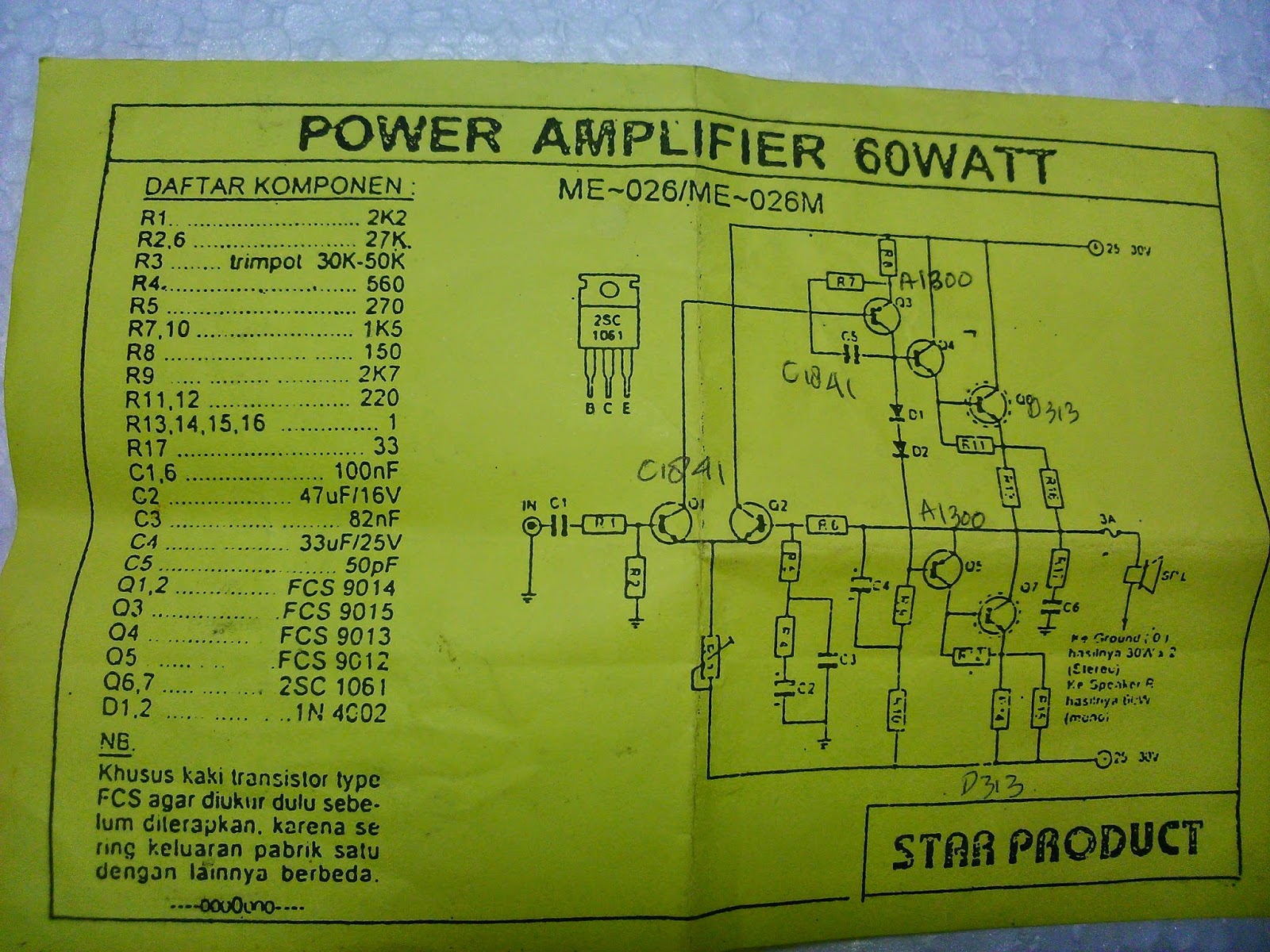

contoh skemanya
