Penulis Topik: Power supply adjust LM324  (Dibaca 25398 kali)

0 Anggota dan 2 Pengunjung sedang melihat topik ini.

Offline cungkrinx

  • Hero Member
  • ********
  • Tulisan: 641
    • omrin
Re:Power supply adjust LM324
« Jawab #45 pada: April 03, 2015, 03:47:42 PM »
  • Publish
  • C1815 itukan posisi kakinya ECB
    gambar yg atas sama yg bawah kok beda ya posisinya...
    beda gambar TR nya aja, tapi kalo posisi ECB nya sama...
    untuk kaki yang ke R 10 itu E ya om... untuk C & B yang mana....
    maklum nubi....

    Kita tunggu yg punya gambar tuk menjawab  ;D

    Offline zia

    • Administrator
    • Hero Member
    • ********
    • Tulisan: 633
    Re:Power supply adjust LM324
    « Jawab #46 pada: April 04, 2015, 08:16:29 AM »
  • Publish
  • c1815 Emitor arah ke D313.
    Basisnya dari LM324. kolektornya yang nyambung ke +.

    Offline dalbo

    • Jr. Member
    • **
    • Tulisan: 84
    Re:Power supply adjust LM324
    « Jawab #47 pada: April 06, 2015, 12:54:02 PM »
  • Publish
  • untuk TR D313 bisa dorong sampai berapa TR 2N3055 agar dapat amper yang lebih besar... ? :-\

    Offline Machmud

    • Moderator
    • Hero Member
    • ********
    • Tulisan: 1253
    Re:Power supply adjust LM324
    « Jawab #48 pada: April 09, 2015, 01:32:56 PM »
  • Publish
  • Kalau ampere ingin besar jangan dipaksakan pakai 2n3055 pakailah 2N3773 (on semi) dengan 5 buah saja sanggup sd 60amp

    Offline cungkrinx

    • Hero Member
    • ********
    • Tulisan: 641
      • omrin
    Re:Power supply adjust LM324
    « Jawab #49 pada: April 11, 2015, 09:19:51 AM »
  • Publish
  •  :D PCB udah jadi... Coba ntar kalo senggang di rakit
    « Edit Terakhir: April 22, 2015, 11:04:07 PM oleh cungkrinx »

    Offline dalbo

    • Jr. Member
    • **
    • Tulisan: 84
    Re:Power supply adjust LM324
    « Jawab #50 pada: April 11, 2015, 12:04:26 PM »
  • Publish
  • kalau mo ditambah dengan amper meter yang model VU / analog dihubungkan kemana & ada tambahan komponen apa...? trim's...

    Offline cungkrinx

    • Hero Member
    • ********
    • Tulisan: 641
      • omrin
    Re:Power supply adjust LM324
    « Jawab #51 pada: April 13, 2015, 06:25:08 AM »
  • Publish
  • Sundul  ;D

    Offline zia

    • Administrator
    • Hero Member
    • ********
    • Tulisan: 633
    Re:Power supply adjust LM324
    « Jawab #52 pada: April 13, 2015, 08:43:49 AM »
  • Publish
  • bukannya amperemeter tinggal dipasang seri dengan beban?

    Offline dalbo

    • Jr. Member
    • **
    • Tulisan: 84
    Re:Power supply adjust LM324
    « Jawab #53 pada: April 13, 2015, 08:00:32 PM »
  • Publish
  • model seperti amper meternya PSU dakai pak... kalo untuk Volt nya dipararel + trimpot 20K... kalo untuk Amper nya dulu pernah bikin cuma dah lupa... he..he..

    Offline dalbo

    • Jr. Member
    • **
    • Tulisan: 84
    Re:Power supply adjust LM324
    « Jawab #54 pada: April 13, 2015, 08:03:20 PM »
  • Publish
  • :D PCB udah jadi... Coba ntar kalobsenggang di rakit

    cek PM mas..

    Offline cungkrinx

    • Hero Member
    • ********
    • Tulisan: 641
      • omrin
    Re:Power supply adjust LM324
    « Jawab #55 pada: April 14, 2015, 03:29:22 PM »
  • Publish
  • Untuk voltmeternya biar keren dikit ngrakit aja pake icl7107 tampilannya 7segment,, beli jadi juga ada include ampere meter

    Offline cungkrinx

    • Hero Member
    • ********
    • Tulisan: 641
      • omrin
    Re:Power supply adjust LM324
    « Jawab #56 pada: April 20, 2015, 10:15:41 PM »
  • Publish

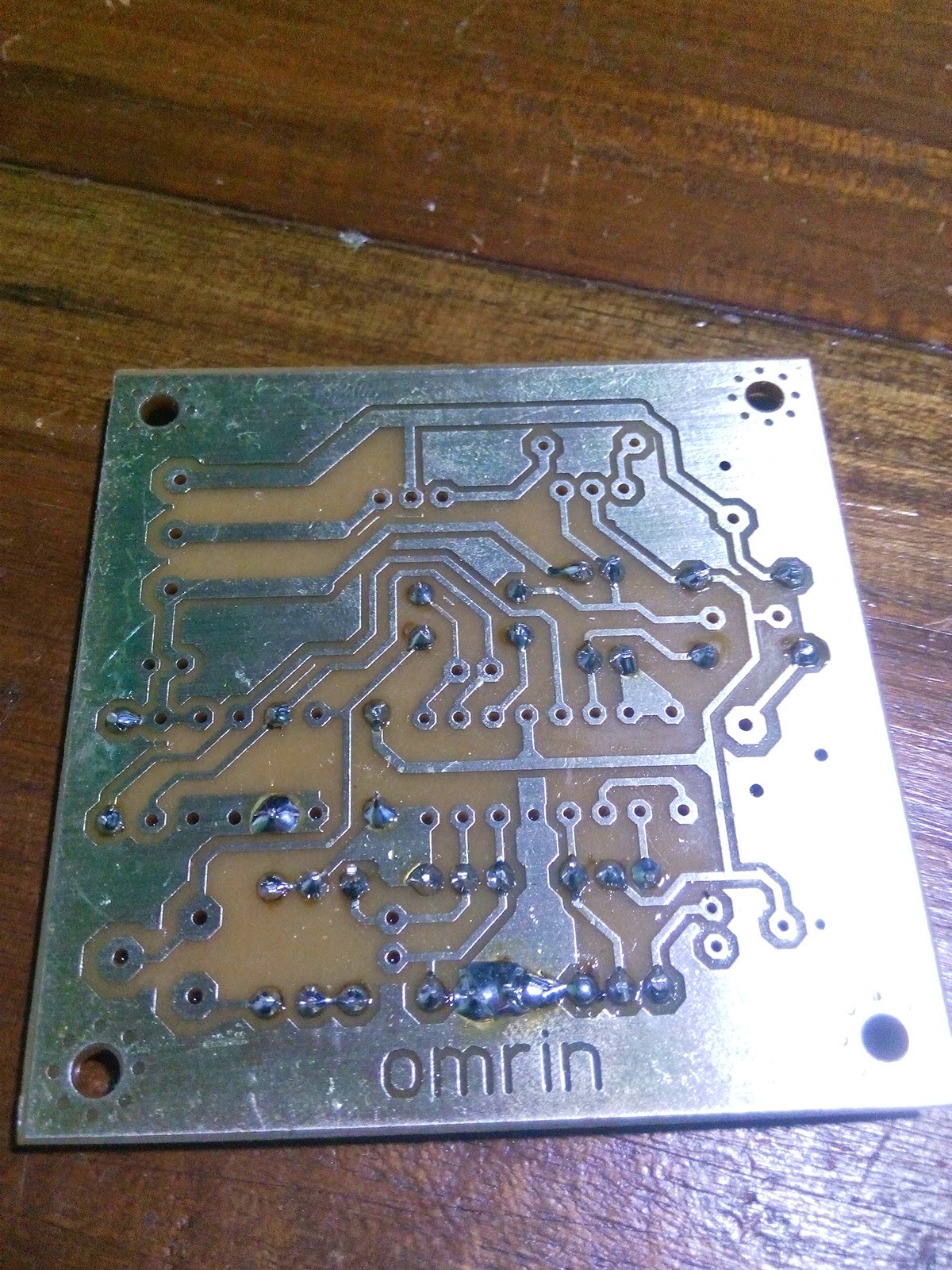

  • baru ngrakit sampe resistornya doank  ;D



    ini PCBnya


    Offline cungkrinx

    • Hero Member
    • ********
    • Tulisan: 641
      • omrin
    Re:Power supply adjust LM324
    « Jawab #57 pada: April 23, 2015, 11:18:43 PM »
  • Publish
  • Udah 98%  ;D dioda zener 15v nya lupa ke beli

    Offline Machmud

    • Moderator
    • Hero Member
    • ********
    • Tulisan: 1253
    Re:Power supply adjust LM324
    « Jawab #58 pada: April 29, 2015, 10:12:33 AM »
  • Publish
  • lanjutkan

    Offline cungkrinx

    • Hero Member
    • ********
    • Tulisan: 641
      • omrin
    Re:Power supply adjust LM324
    « Jawab #59 pada: Mei 26, 2016, 01:37:35 PM »
  • Publish


  • Ternyata bagusan yang versi RTVC
