Penulis Topik: mendengarkan ssb pada gelombang SW  (Dibaca 5781 kali)

0 Anggota dan 1 Pengunjung sedang melihat topik ini.

Offline risamm

  • Newbie
  • *
  • Tulisan: 10
mendengarkan ssb pada gelombang SW
« pada: Juni 24, 2012, 08:16:43 AM »
  • Publish
  • Teman-teman mohon dishare rangkaian untuk bisa menge-beat radio sw sewaktu mendengarkan ssb pada gelombang 3.5-4mhz dan sekitar 7 mhz.
    Terimakasih.

    Offline crewl

    • Newbie
    • *
    • Tulisan: 17
    • ATM = ambil, tiru, dan modifikasi
      • penamedia.net
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #1 pada: Juni 25, 2012, 08:04:18 AM »
  • Publish
  • coba pake ini




    lalu outputnya dimasukkan ke kaki katoda dioda detektor radio... (kalau pake radio yang memakai 3 trafo ift)



    dada2

    dada2
    dada2

    Offline risamm

    • Newbie
    • *
    • Tulisan: 10
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #2 pada: Juni 25, 2012, 07:45:09 PM »
  • Publish
  • terimakasih untuk sharenya,
    untuk komponen CSB455E bentuknya seperti apa?
    « Edit Terakhir: Juni 25, 2012, 07:52:09 PM oleh risamm »

    Offline crewl

    • Newbie
    • *
    • Tulisan: 17
    • ATM = ambil, tiru, dan modifikasi
      • penamedia.net
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #3 pada: Juni 26, 2012, 07:56:42 AM »
  • Publish
  • bisa pake di remote control tv biasanya kaki 2 bukan kaki 3

     dada2

    Offline gendu

    • Newbie
    • *
    • Tulisan: 13
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #4 pada: Juni 29, 2012, 01:44:27 PM »
  • Publish
  • Teman-teman mohon dishare rangkaian untuk bisa menge-beat radio sw sewaktu mendengarkan ssb pada gelombang 3.5-4mhz dan sekitar 7 mhz.
    Terimakasih.

    kl cuma pengen dengerin aja g usah repot bikin BFO.....
    cuma cari radio SW satu lagi.. trus yang satu buat tune sinyal SSB dan satunya berfungsi sebagai BFO.....


    Offline hexxer

    • Full Member
    • ****
    • Tulisan: 155
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #5 pada: Agustus 18, 2012, 07:56:00 PM »
  • Publish

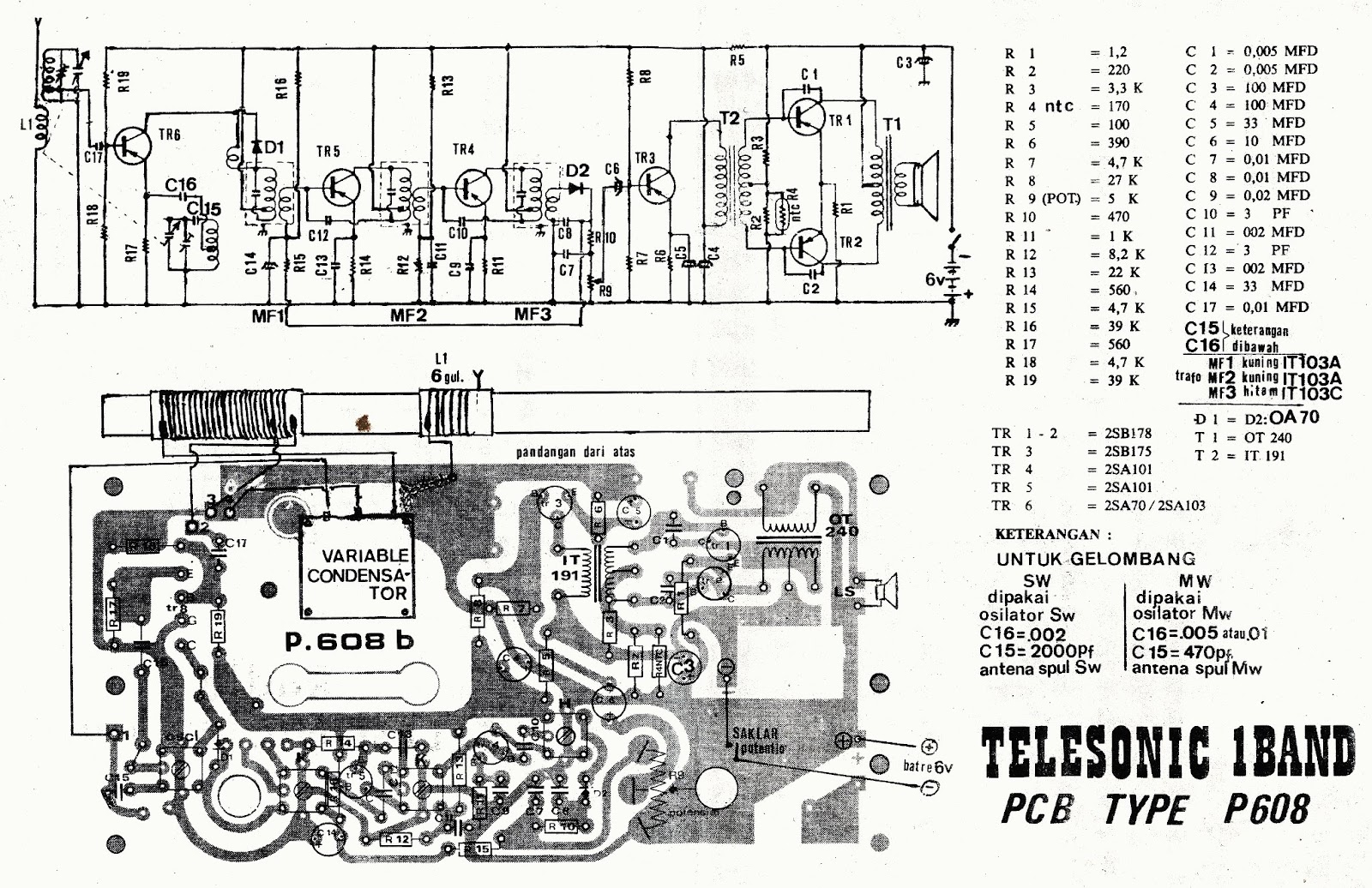

  • Skema telesonic diatas itu dari blog mana ya? penasaran kali aja banyak harta karun lainnya

    Offline gluiermo marconi

    • Sr. Member
    • ******
    • Tulisan: 411
    • IKHLAS...
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #6 pada: Januari 11, 2013, 06:34:52 PM »
  • Publish
  • Teman-teman mohon dishare rangkaian untuk bisa menge-beat radio sw sewaktu mendengarkan ssb pada gelombang 3.5-4mhz dan sekitar 7 mhz.
    Terimakasih.

    kl cuma pengen dengerin aja g usah repot bikin BFO.....
    cuma cari radio SW satu lagi.. trus yang satu buat tune sinyal SSB dan satunya berfungsi sebagai BFO.....

    mksd nya satu tuning sinyal ssb dan satu nya untuk bfo gmn..?? kq aq ga mudeng ya..? bs ga di kasi contoh pengaplikasian nya gmn,mgkn tmn2 yg lain jg pengen tau neh gmn cara nya? trims ( maaf ,,masih awam ne dgn cara 2 radio utk dnger 1 band ssb)   :-[

    Offline widyo

    • Jr. Member
    • **
    • Tulisan: 79
      • Hobby Radio & Elektronika
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #7 pada: Januari 20, 2013, 08:28:22 PM »
  • Publish
  • coba pake ini




    lalu outputnya dimasukkan ke kaki katoda dioda detektor radio... (kalau pake radio yang memakai 3 trafo ift)




    Output rangkaian BFO ke katoda dioda detektor pertama ya?

    Offline gendu

    • Newbie
    • *
    • Tulisan: 13
    Re:mendengarkan ssb pada gelombang SW
    « Jawab #8 pada: April 04, 2013, 10:52:21 AM »
  • Publish
  • ini bosss caranya..

    bisa dilihat di video ini..
    http://www.youtube.com/watch?v=0F5CxME9EYw

    atau bisa juga dengan buat VFO pada frekuensi 3,5 Mhz - 4 mhz.. contohnya disini
    http://www.youtube.com/watch?v=hxTJFpSrXqs&feature=plcp&list=PL0bk96ebKzNQX0eIrcnSltGVIayrjwPaq
    http://www.youtube.com/watch?v=wGLbk-AELzk
    « Edit Terakhir: April 05, 2013, 10:15:50 PM oleh gendu »
