contoh rangkaian TX TV
« pada: Oktober 09, 2009, 04:35:12 PM »
  • Publish

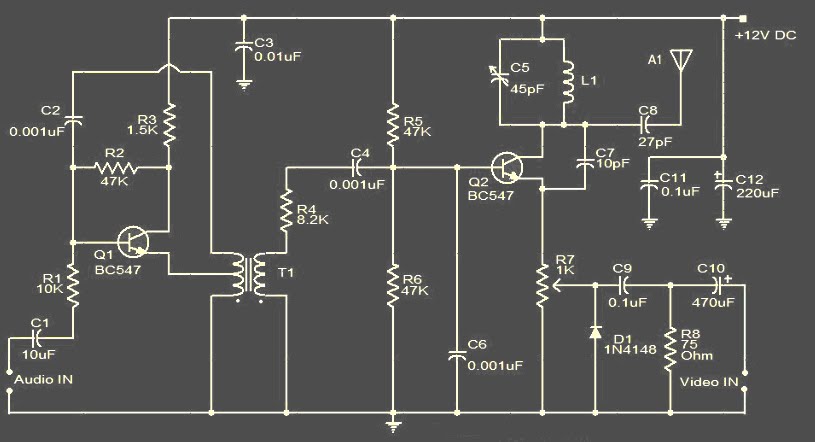

  • This Rangkaian Pemancar TV uses standard 1 FM modulation for sound and PAL for video modulation. Audio signal will be modulated is pre-amplified using the transistor Q1 and associated components. The transistor Q2 has two jobs: production of carrier frequency and modulation. The pre-amplified audio signal is fed to the base of transistor Q2 for modulation. Capacitor C5 and inductor L1 forms the tank circuit which is responsible for producing the carrier frequency. The video signal is fed to the emitter of transistor Q2 via POT R7 for modulation. The modulated composite signal (audio+video) is transmitted by the antenna A1. Inductor L1 can be made by making 4 turns of 24SWG enameled copper wire on a 6mm dia: plastic former. T1 can be a radio frequency transformer with built in capacitor. (Can be found on old transistor radio boards). Antenna A1 can be a 1M long copper wire. (Experiment with the length to get optimum performance). This transmitter is working in VHF band somewhat between 50 ?210MHz. This transmitter is compatible only with PAL B and PAL G systems.

    List Componet:
    R1 = 10KOhm R2 = 47KOhm R3 = 15KOhm R4 = 8.2KOhm R5 = 47KOhmR6 = 47KOhm R7 = 1Kohm resistor variable R8 = 75Ohm C1 = 10uF/25Volt capacitor electrolik C2 = 0.001uf/10nF capacitor ceramic C3 = 100nF C4 = 10nf C5 = 47pF (variable capacitor) C6 = 10nF C7 = 10pF C8 = 27pF c9 = 100nF C10 = 470uF c11 = 10nF C12 = 220uF/25Volt Q1 = BC547 NPN transistor Q2 = BC547 NPN transistor
    T1 = T1 can be a radio frequency transformer with built in capacitor. (Can be found on old transistor radio boards).
    L1 = 4 turns of 24SWG enameled copper wire on a 6mm dia: plastic former.


    Offline isurganteng

    • Isurganteng
    • Administrator
    • Hero Member
    • ********
    • Tulisan: 2652
    • Keseharianku Melawan Waktu
      • Keseharianku Melawan Waktu
    Re:contoh rangkaian TX TV
    « Jawab #1 pada: Oktober 09, 2009, 11:43:59 PM »
  • Publish
  • itu t1 pake koker osc radio mw yang warna merah ya ? ato warna apa ?
    gdshost.net
    ym : yadi_arfm
    tukangsapu.net, isurganteng.wordpress.com, Elektronika.web.id, Gdsapp.net

    Offline andygaz21

    • Hero Member
    • ********
    • Tulisan: 518
    • Adventure is a good teacher
      • trutorial elektro
    Re:contoh rangkaian TX TV
    « Jawab #2 pada: Oktober 11, 2009, 01:53:28 PM »
  • Publish
  • aku agak lupa ni tapi sebentar tak bongkar dulu rangkaian yang dah jadi saya lihat dulu.

    THE MARCONIST

    • Pengunjung
    Re:contoh rangkaian TX TV
    « Jawab #3 pada: Oktober 11, 2009, 10:09:08 PM »
  • Publish
  • itu t1 pake koker osc radio mw yang warna merah ya ? ato warna apa ?

    kalau melihat Tulisan :
    "T1 can be a radio frequency transformer with built in capacitor."
    itu berarti Trafo IF (455 Kc) yang warnanya  Putih, Kuning atau Hitam. Karena cuma Trafo inilah yang "with built in capacitor"
    Sedangkan yang warna merah itu adalah untuk Oscillator MW, dan tidak ada "with built in capacitor" nya dan memakai Variable capacitor...

    ....
    SM /NC

    Offline andygaz21

    • Hero Member
    • ********
    • Tulisan: 518
    • Adventure is a good teacher
      • trutorial elektro
    Re:contoh rangkaian TX TV
    « Jawab #4 pada: Oktober 12, 2009, 07:23:58 PM »
  • Publish
  • saya pake yang warna biru pak

    THE MARCONIST

    • Pengunjung
    Re:contoh rangkaian TX TV
    « Jawab #5 pada: Oktober 14, 2009, 01:52:50 AM »
  • Publish
  • itu t1 pake koker osc radio mw yang warna merah ya ? ato warna apa ?

    Jika melihat rangkaian ini, saya timbul beberapa pertanyaan tapi saya juga mencoba menjawab dengan pemikiran saya sendiri.
    Tv yang bisanya kita pakai atau standar di Indonesia ini adalah Sistim PAL, Pada sistim ini frekwensi carrier sound adalah 5,5 mHz.
    Pada skema tersebut jika dilihat, sound dimodulasikan dalam mode FM pada rangkaian resonan T1 yang dalam artikel tersebut ditulis : "T1 can be a radio frequency transformer with built in capacitor."
    Dalam pasaran umum di negeri kita ini Transformer  RF dengan Capasitor yang Builtin adalah Transformator IF. Dengan ini ada beberapa pilihan :

    • Transformator IF untuk radio AM : warnanya  Putih kuning atau hitam, frekwensi resonannya adalah 455 Kc (pasti tidak bisa dipakai)
    • Transformator IF untuk radio FM : Warnanya Biru atau hitam rekwensi resonannya adalah 10.7 Mhz (pasti tidak bisa dipakai) Akan tetapi masih bisa dipakai dengan persyaratan internal capacitornya harus diparalel dengan capacitor kisaran 47 pf untuk mendapatkan frekwensi lebih rendah yaitu 5,5 mHz.. Atau menggunakan IF transformer standar Eropa (tidak lazim) yaitu memang 5,5 mHz


    Atau mungkin dari coil trap sound TV yang memang 5,5 MHz. Tapi menurut saya, trafo apapun asalkan bisa resonan di 5,5 Mhz tentu bisa dipakai,  ......
    Kalau menurut saya Artikel itu dibuat oleh orang Eropa yang radio FM-nya memakai IF sebesar 5,5 mHz, ............



    « Edit Terakhir: Oktober 14, 2009, 01:57:37 AM oleh MARCONIST »

    sindhu xitrol

    • Pengunjung
    Re:contoh rangkaian TX TV
    « Jawab #6 pada: Oktober 14, 2009, 11:48:38 AM »
  • Publish
  • ahaaaaaaaaaa......barusan mau tanya tentang "built in capacitor" eh udah kejawab disini...terimakasih buat bro marconist....

    Offline Amron

    • Jr. Member
    • **
    • Tulisan: 67
    Re:contoh rangkaian TX TV
    « Jawab #7 pada: Januari 12, 2010, 04:02:24 PM »
  • Publish
  • tolonk donk bang infonya yang punya rangkaiannya modulator CATV/TV kabel misalnya pakai yang diatas bisa ngak ya

    Offline achsan

    • Hero Member
    • ********
    • Tulisan: 1080
    Re:contoh rangkaian TX TV
    « Jawab #8 pada: Agustus 29, 2010, 07:02:27 PM »
  • Publish
  • trims infonya..... lanjut... 8)
